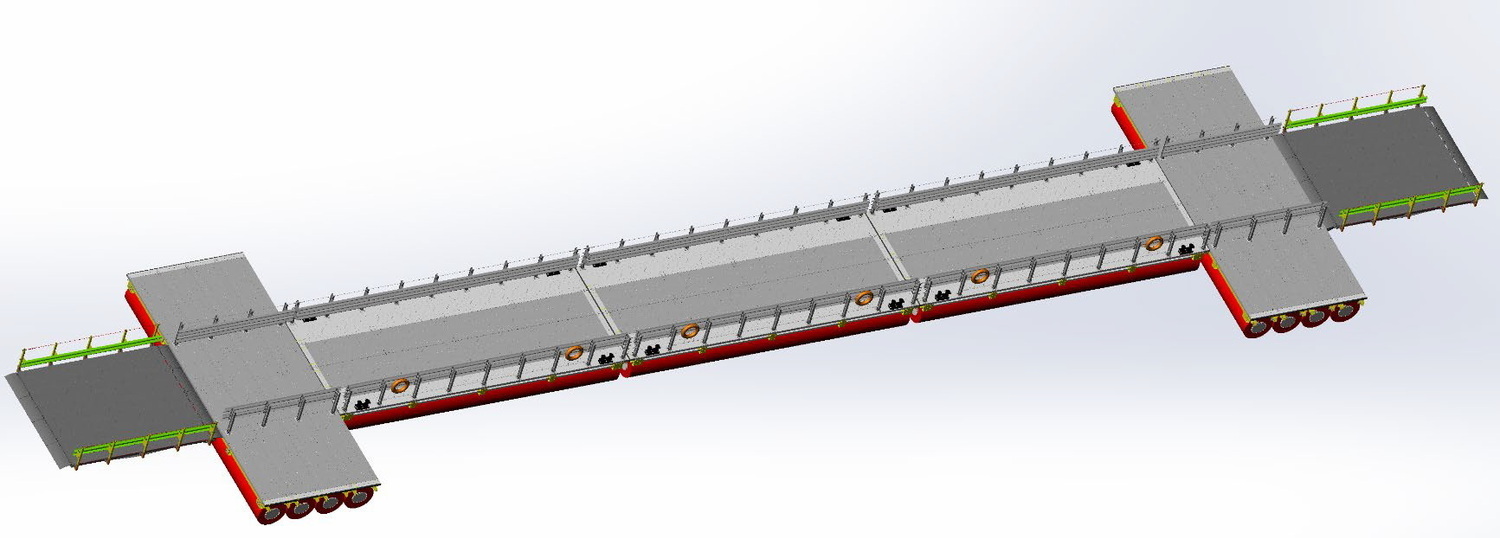

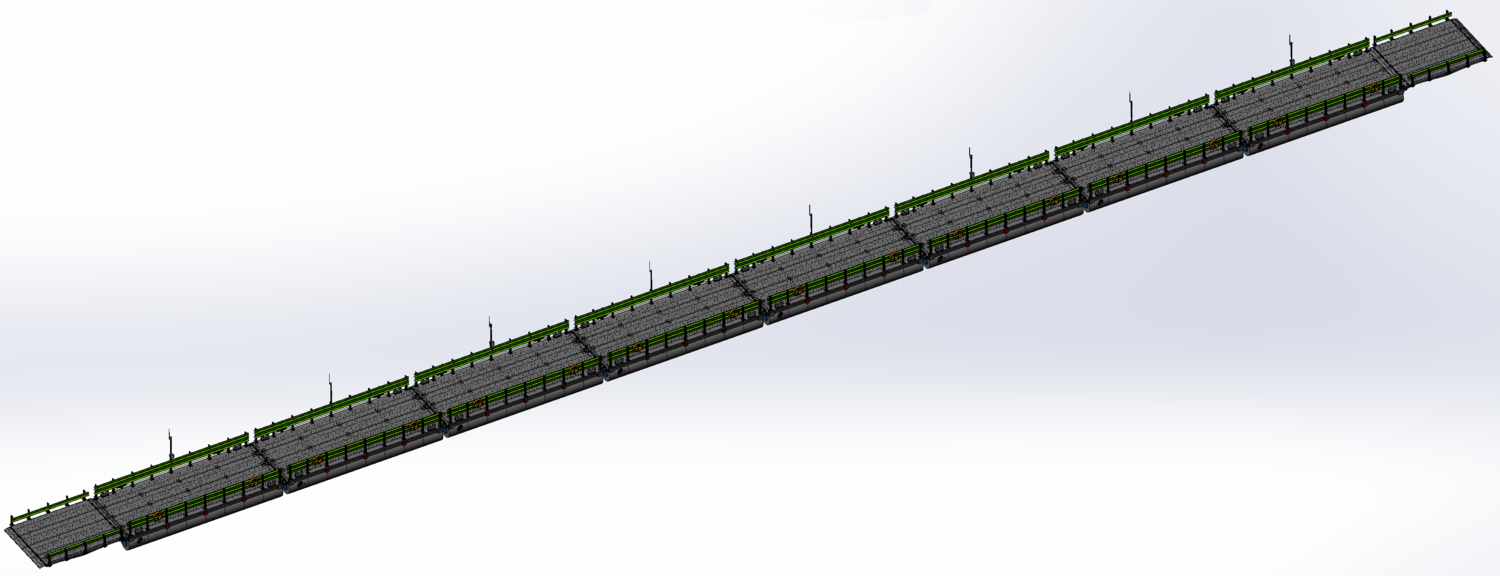

Мостовая переправа катамаранного типа "МПКТ-1"
| Грузоподъемность, т | 10-120 |
| Ширина проезжей части, м | 2,5-10 |
| Увеличение габарита, м | да |
| Длина секции, м | 12,5 |
| Ширина секции, м | 1,25 |
| Рекомендуемая глубина не менее, м | 1,0 |
| Допустимая скорость течения не более, м/сек | 6 |
| Изготовление наплавного моста МПКТ | от 1 200 000 р. м/п |
Варианты исполнения базовых звеньев серии
«МПКТ-1»

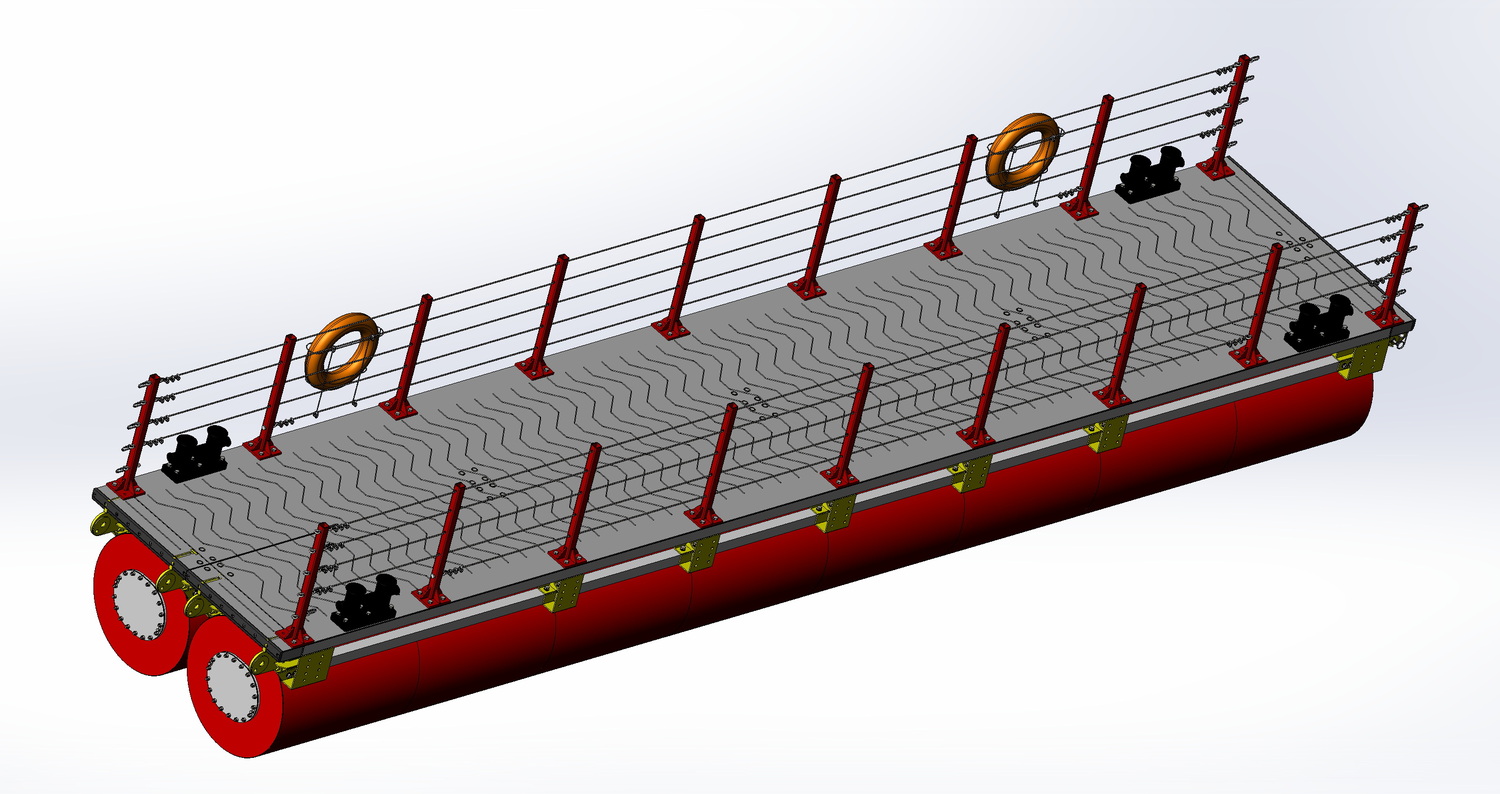

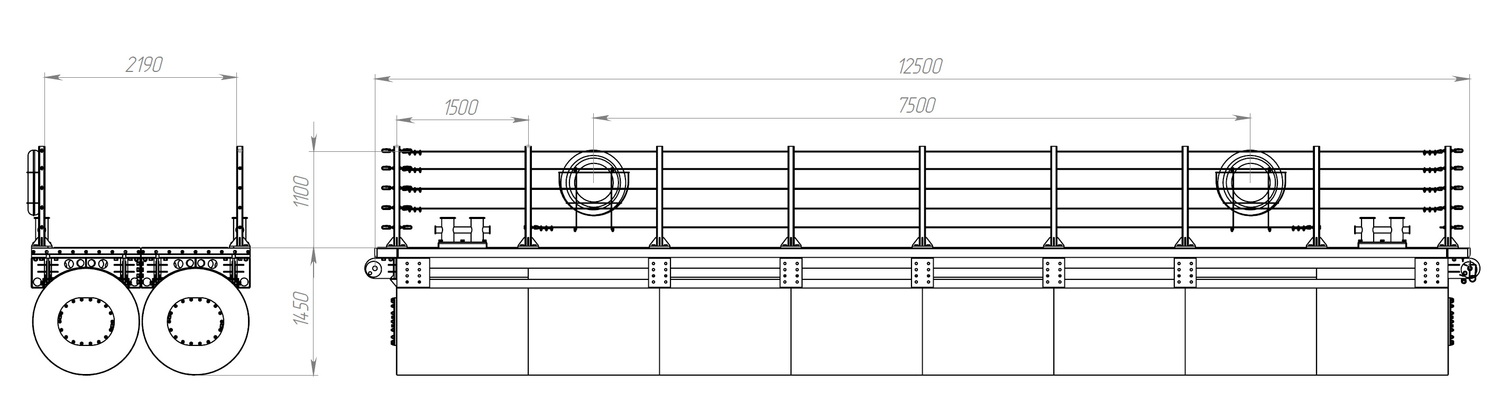

Пешеходный мост (Звено «МПКТ-1.1.2П»)
Звено «МПКТ-1.1.2П»:
Габаритные размеры, мм: 12500 х 2500 х 2600
Масса = 9,25 т.
Допустимая нагрузка: 400 кг/м2
Грузоподъемность моста:
- одно звено: 4т.; - два звена: 8т.; - три звена и более: 12т.
Удерживающая способность ограждения У1 – У2
по ГОСТ 26804-2012
Осадка в порожнем – 0,45 м.
Осадка в грузу - 0,65 м.
*Допускается кратковременное увеличение нагрузки,
но не более 10% от расчетной
*Габариты ограждения могут изменяться по расстоянию,
высоте и удерживающей способности

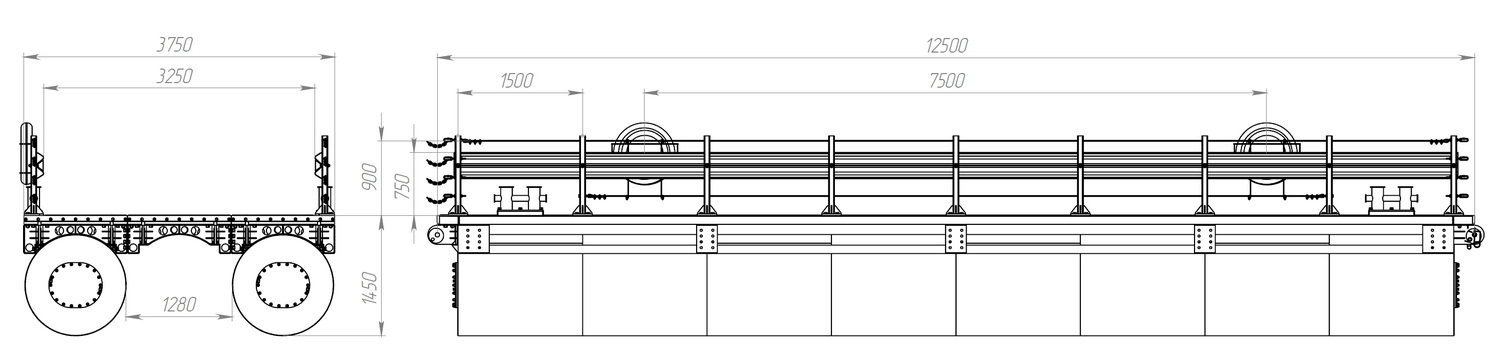

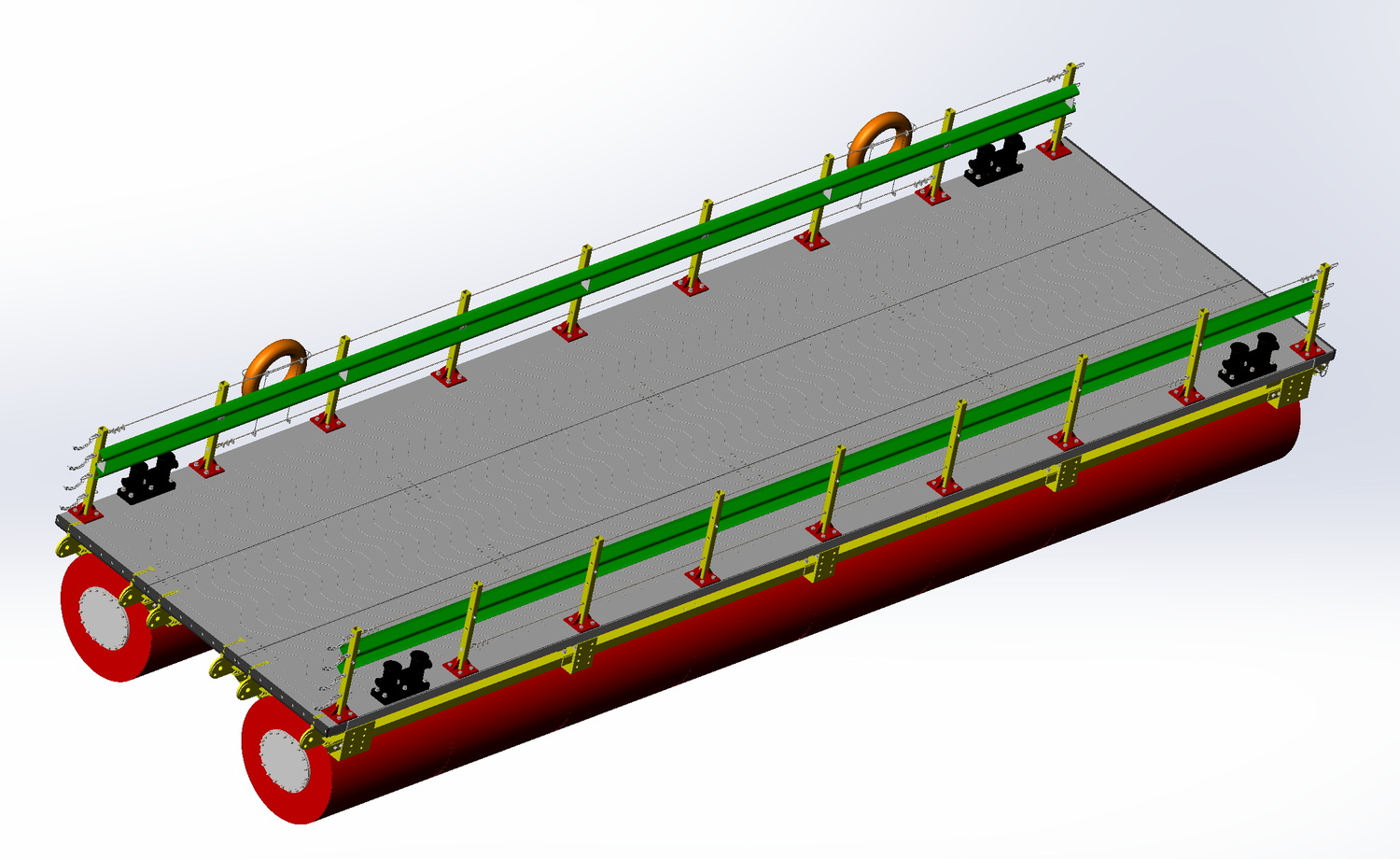

Однопутный для легкового транспорта (Звено «МПКТ-1.0.2-32Л»)
Звено «МПКТ-1.0.2-32Л»:
Габаритные размеры, мм: 12500 х 3750 х 2200-2600
Масса = 11,6 т.
Грузоподъемность моста:
- одно звено: 5т.; - два звена: 10т.; - три звена и более: 15т.
Осадка в порожнем – 0,53 м.
Осадка в грузу – 0,7 м.
Удерживающая способность ограждения У2 – У4
по ГОСТ 26804-2012
*Допускается кратковременное увеличение нагрузки,
но не более 10% от расчетной
*Габариты ограждения могут изменяться по расстоянию,
высоте и удерживающей способности

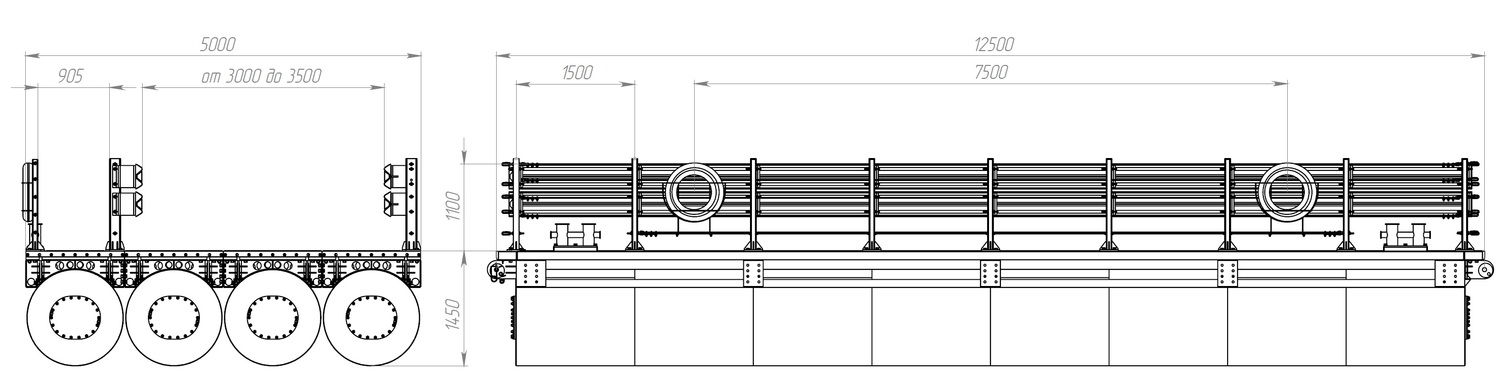

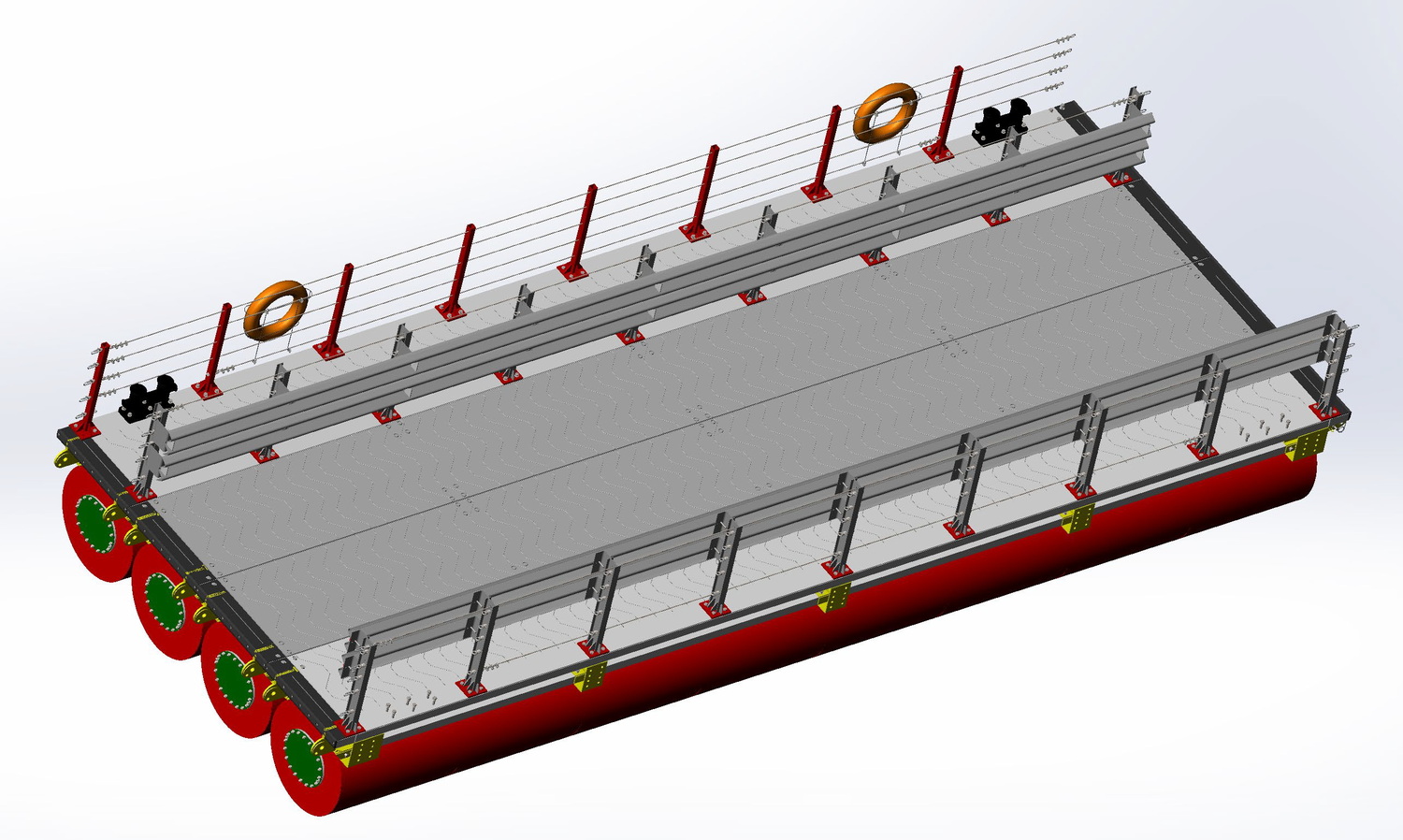

Однопутный для легкового транспорта с пешеходным тротуаром (Звено «МПКТ-1.1.4-35Л»)
Звено «МПКТ-1.1.2-(30-35)Л»:
Габаритные размеры, мм: 12500 х 5000 х 2200-2600
Масса = 19 т.
Грузоподъемность моста:
- одно звено: 10т.; - два звена: 20т.; - три звена и более: 30т.
Осадка в порожнем – 0,45 м.
Осадка в грузу – 0,63 м.
Удерживающая способность ограждения У2 – У4
по ГОСТ 26804-2012
*Допускается кратковременное увеличение нагрузки,
но не более 10% от расчетной
*Габариты ограждения могут изменяться по расстоянию,
высоте и удерживающей способности

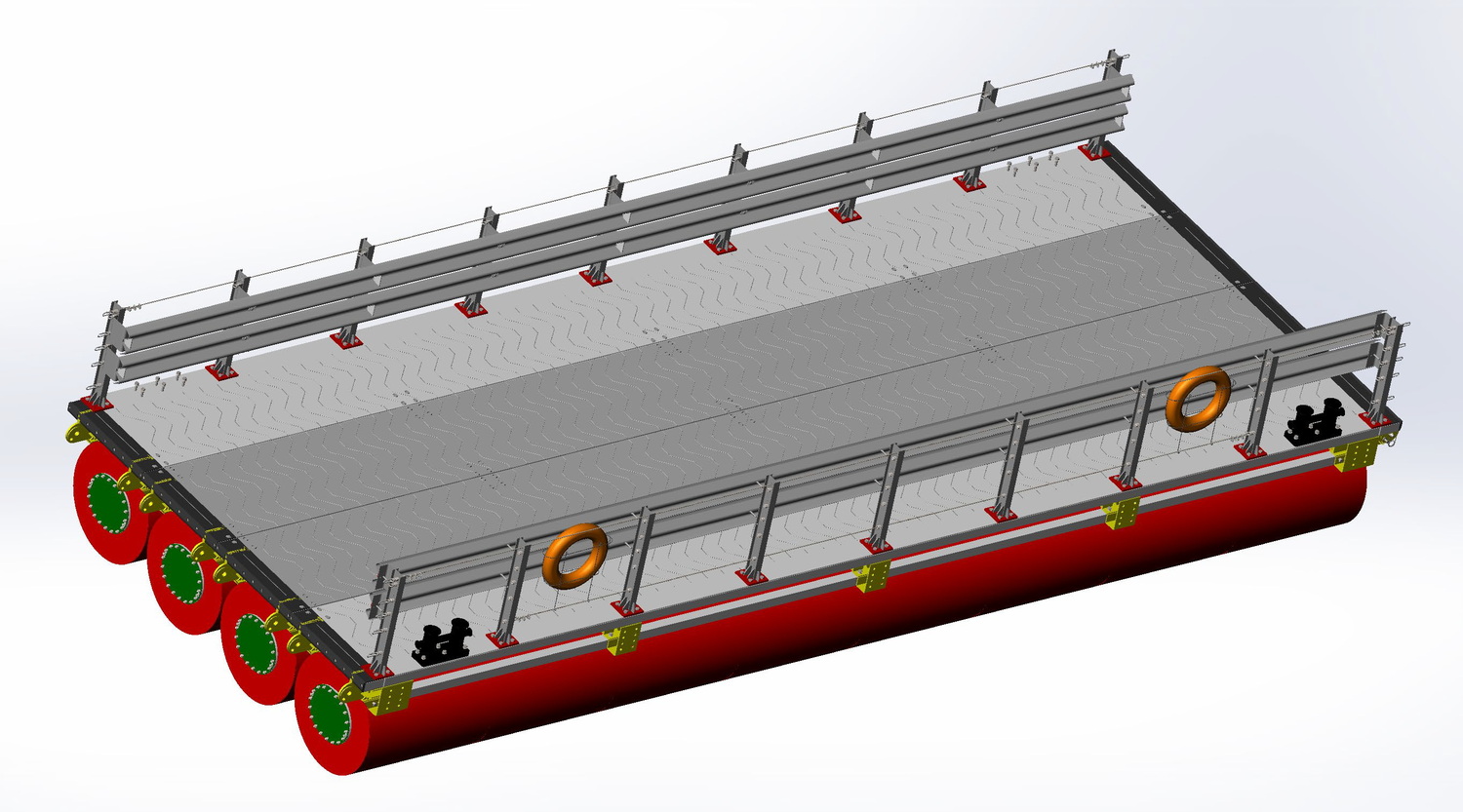

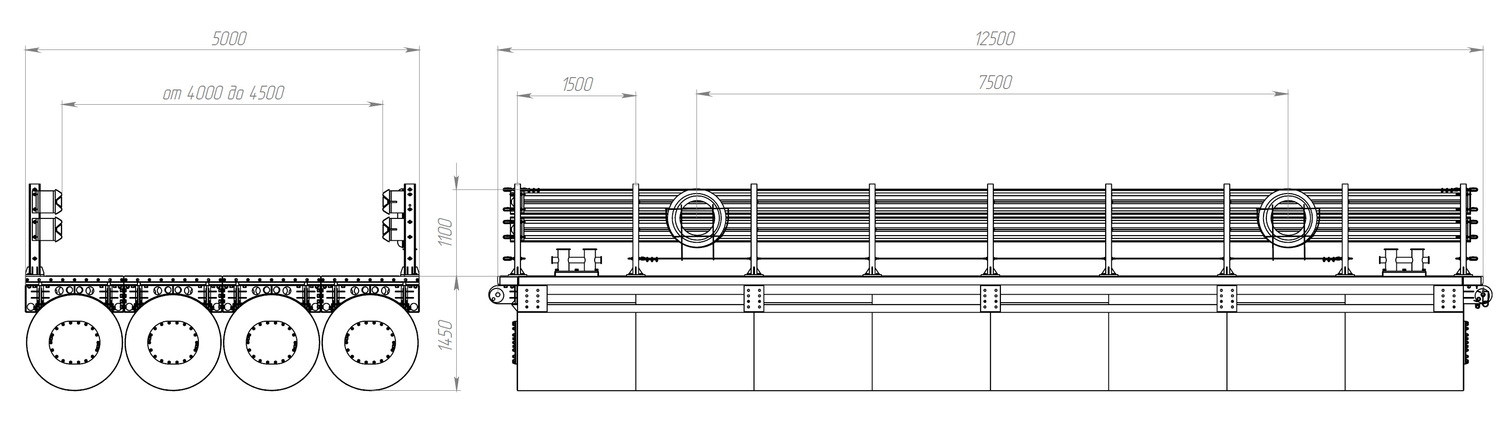

Однопутный без пешеходных тротуаров «МПКТ-1.0.4-45»
Звено «МПКТ-1.0.4-(40-45)»:
Габаритные размеры, мм: 12500 х 5000 х 2200-2600
Масса = 20 т.
Грузоподъемность моста:
- одно звено: 20т.; - два звена: 40т.; - три звена и более: 60т.
Осадка в порожнем – 0,45 м.
Осадка в грузу – 0,8 м.
Удерживающая способность ограждения У2 – У4
по ГОСТ 26804-2012
*Допускается кратковременное увеличение нагрузки,
но не более 10% от расчетной
*Габариты ограждения могут изменяться по расстоянию,
высоте и удерживающей способности

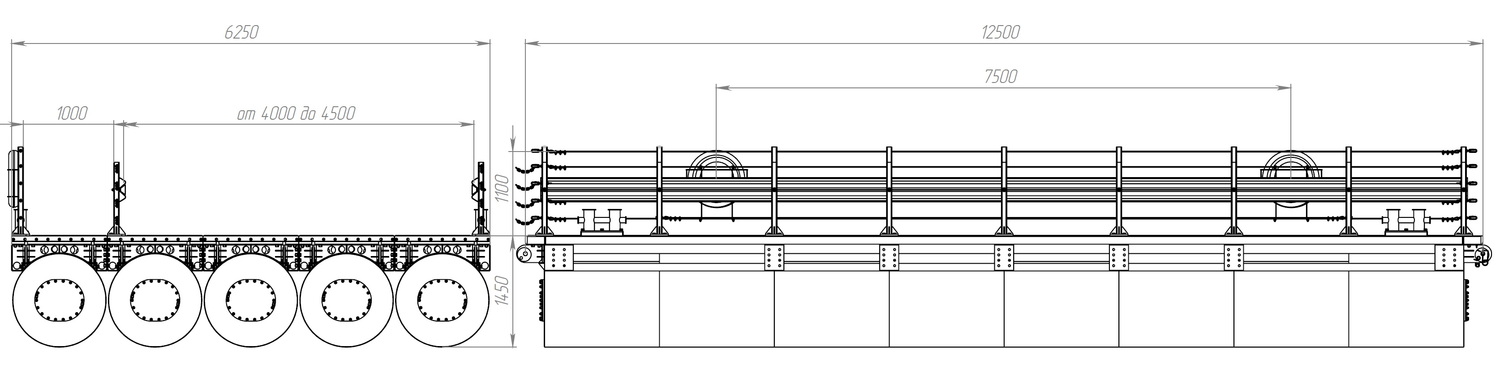

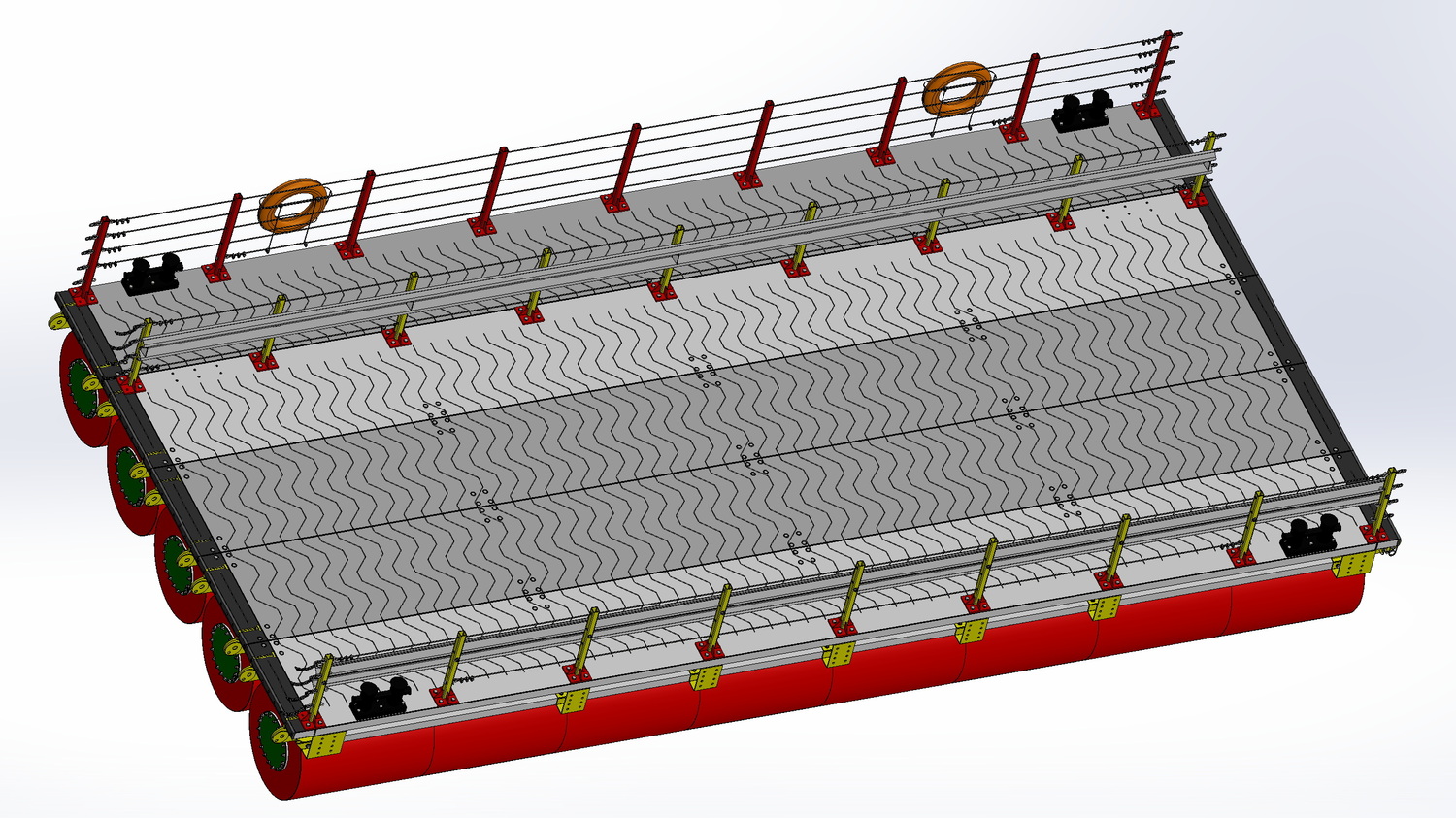

Однопутный с пешеходным тротуаром «МПКТ-1.1.5-45»
Звено «МПКТ-1.1.5-(40-45)»:
Габаритные размеры, мм: 12500 х 6250 х 2200-2600
Масса = 25 т.
Грузоподъемность моста:
- одно звено: 25т.; - два звена: 45т.; - три звена и более: 70т.
Осадка в порожнем – 0,47 м.
Осадка в грузу – 0,85 м.
Удерживающая способность ограждения У2 – У4
по ГОСТ 26804-2012
*Допускается кратковременное увеличение нагрузки,
но не более 10% от расчетной
*Габариты ограждения могут изменяться по расстоянию,
высоте и удерживающей способности

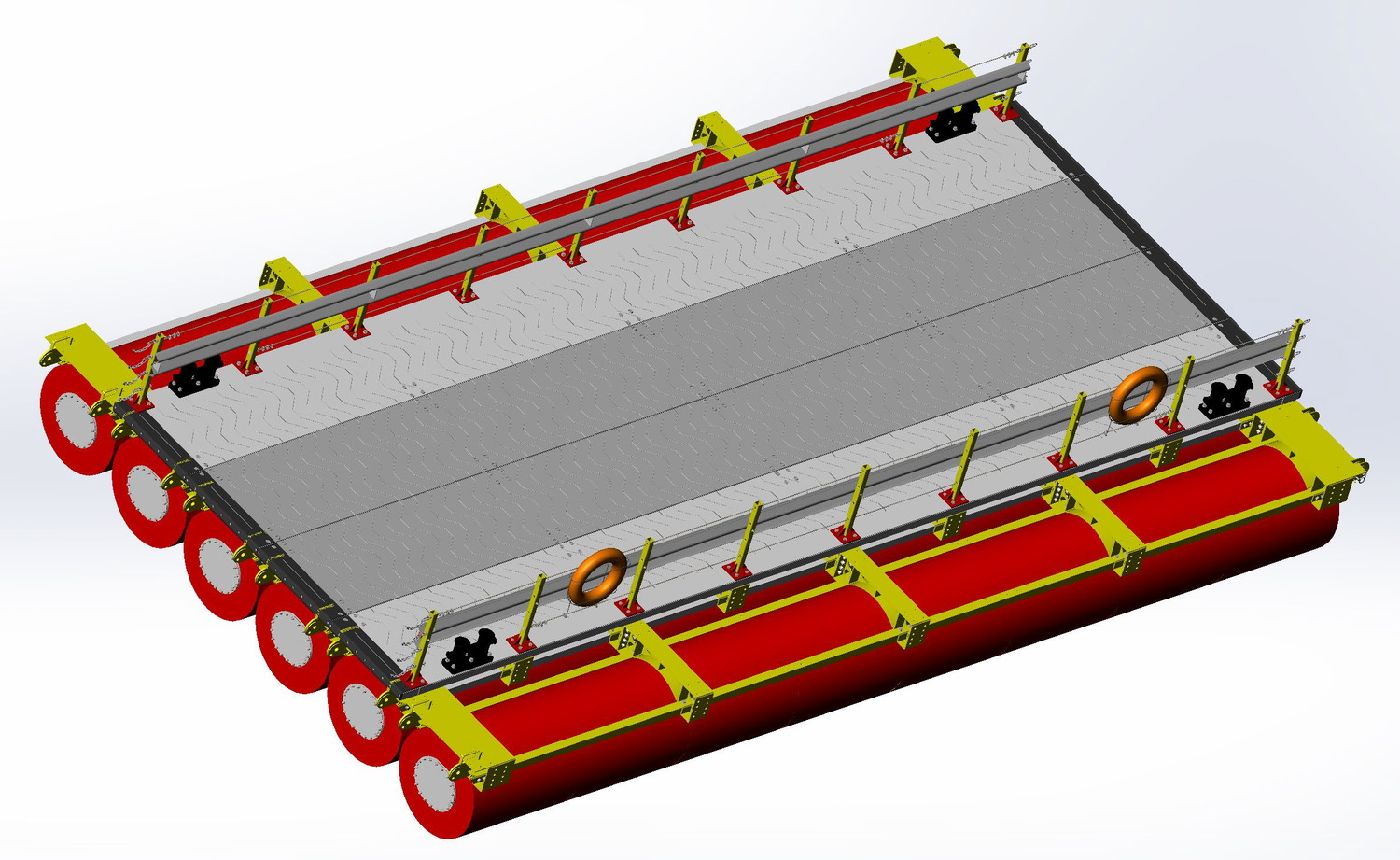

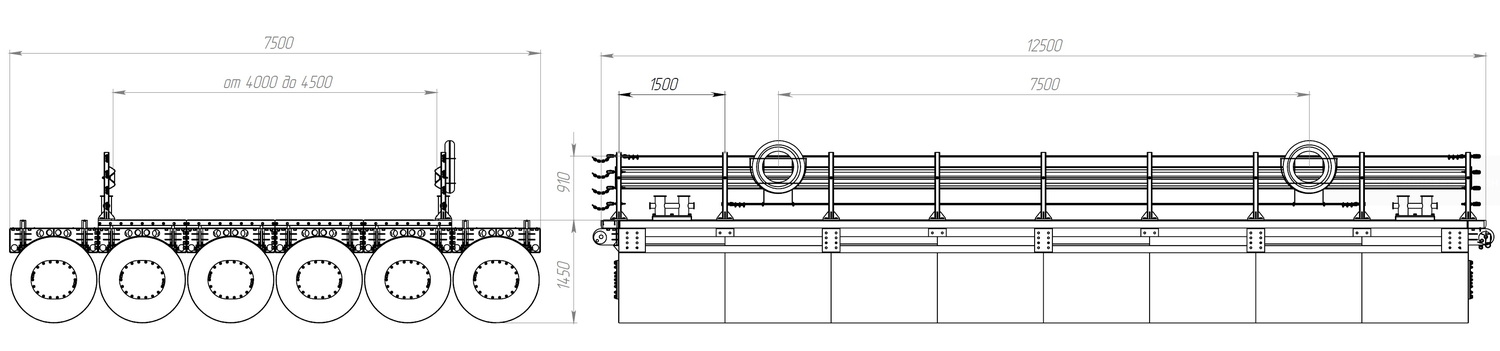

Однопутный без пешеходных тротуаров «МПКТ-1.0.6-45М»
Звено «МПКТ-1.0.6-(40-45)М»:
Габаритные размеры, мм: 12500 х 7500 х 2200-2600
Масса = 25 т.
Грузоподъемность моста:
- одно звено: 30т.; - два звена: 50т.; - три звена и более: 80т.
Осадка в порожнем – 0,4 м.
Осадка в грузу – 0,75 м.
Удерживающая способность ограждения У2 – У4
по ГОСТ 26804-2012
*Допускается кратковременное увеличение нагрузки,
но не более 10% от расчетной
*Габариты ограждения могут изменяться по расстоянию,
высоте и удерживающей способности

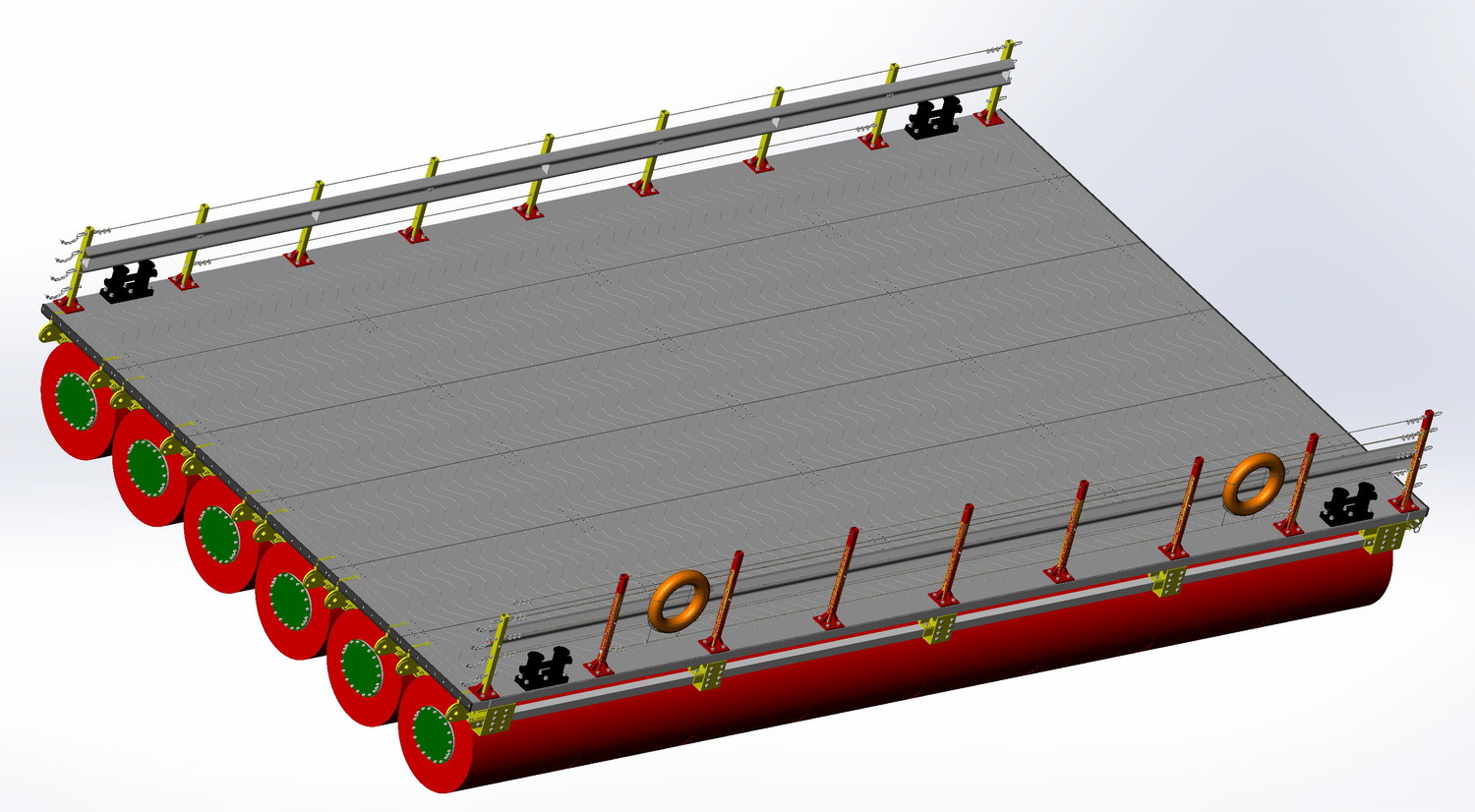

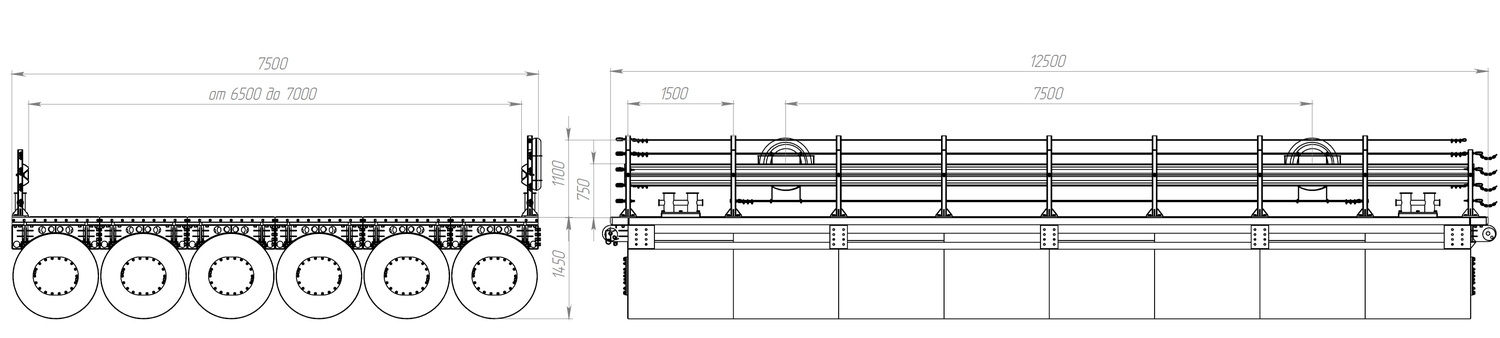

Двупутный без пешеходных тротуаров «МПКТ-1.0.6-70»
Звено «МПКТ-1.0.6-(65-70)»:
Габаритные размеры, мм: 12500 х 7500 х 2200-2600
Масса = 30 т.
Грузоподъемность моста:
- одно звено: 30т.; - два звена: 50т.; - три звена и более: 80т.
Осадка в порожнем – 0,45 м.
Осадка в грузу – 0,75 м.
Удерживающая способность ограждения У2 – У4
по ГОСТ 26804-2012
*Допускается кратковременное увеличение нагрузки,
но не более 10% от расчетной
*Габариты ограждения могут изменяться по расстоянию,
высоте и удерживающей способности

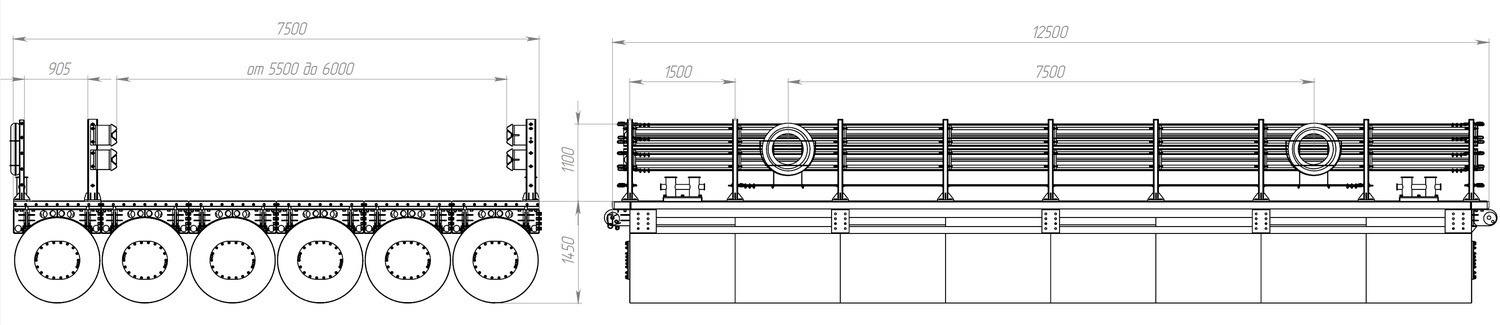

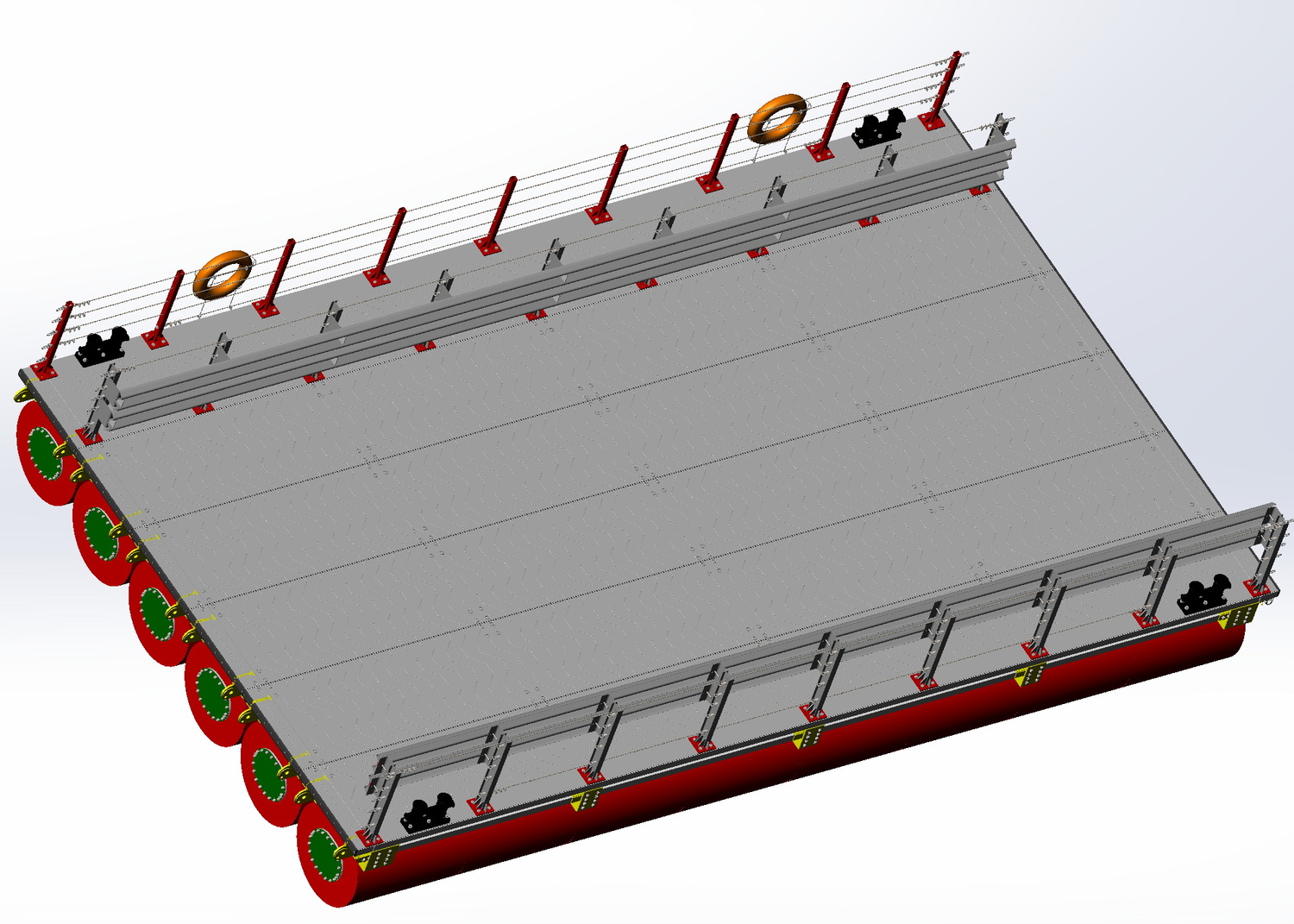

Двупутный с пешеходным тротуаром «МПКТ-1.1.6-60»
Звено «МПКТ-1.1.6-(55-60)»:
Габаритные размеры, мм: 12500 х 7500 х 2200-2600
Масса = 30 т.
Грузоподъемность моста:
- одно звено: 30т.; - два звена: 50т.; - три звена и более: 80т.
Осадка в порожнем – 0,45 м.
Осадка в грузу – 0,75 м.
Удерживающая способность ограждения У2 – У4
по ГОСТ 26804-2012
*Допускается кратковременное увеличение нагрузки,
но не более 10% от расчетной
*Габариты ограждения могут изменяться по расстоянию,
высоте и удерживающей способности

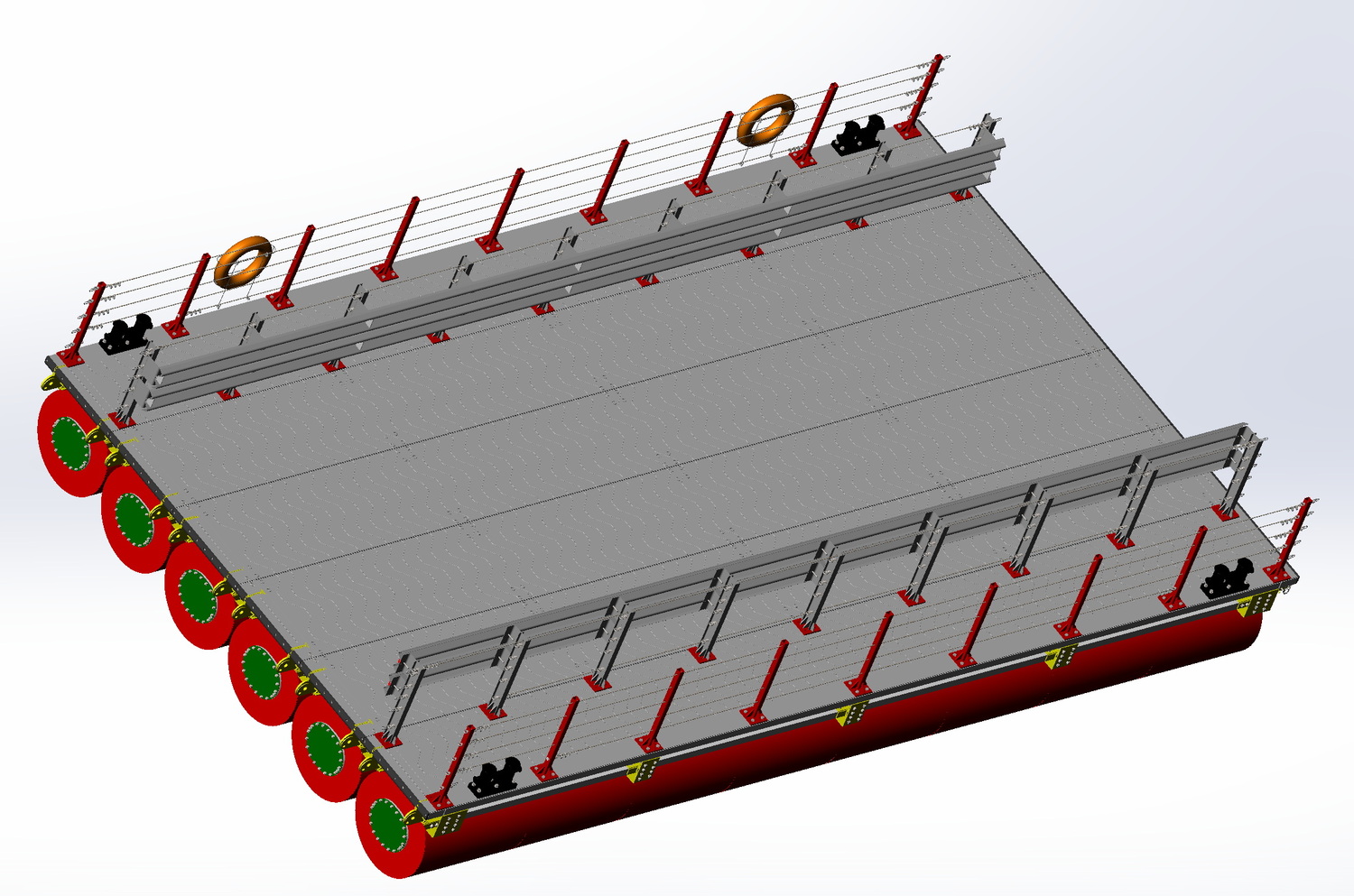

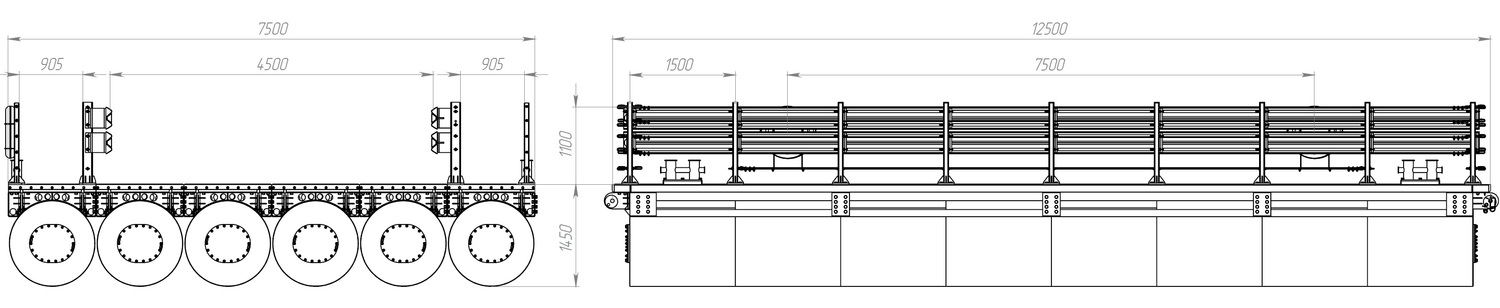

Однопутный с пешеходными тротуарами «МПКТ-1.2.6-45»
Звено «МПКТ-1.1.6-45»:
Габаритные размеры, мм: 12500 х 7500 х 2200-2600
Масса = 32 т.
Грузоподъемность моста:
- одно звено: 30т.; - два звена: 50т.; - три звена и более: 80т.
Осадка в порожнем – 0,45 м.
Осадка в грузу – 0,75 м.
Удерживающая способность ограждения У2 – У4
по ГОСТ 26804-2012
*Допускается кратковременное увеличение нагрузки,
но не более 10% от расчетной
*Габариты ограждения могут изменяться по расстоянию,
высоте и удерживающей способности40-45)»:

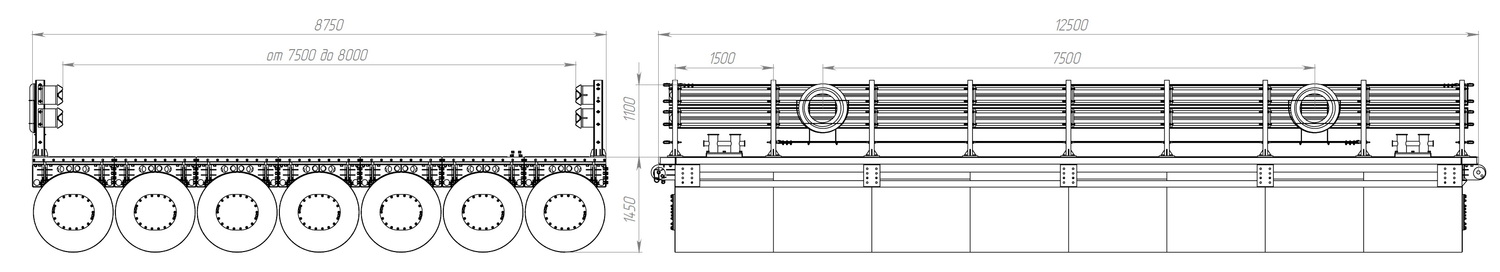

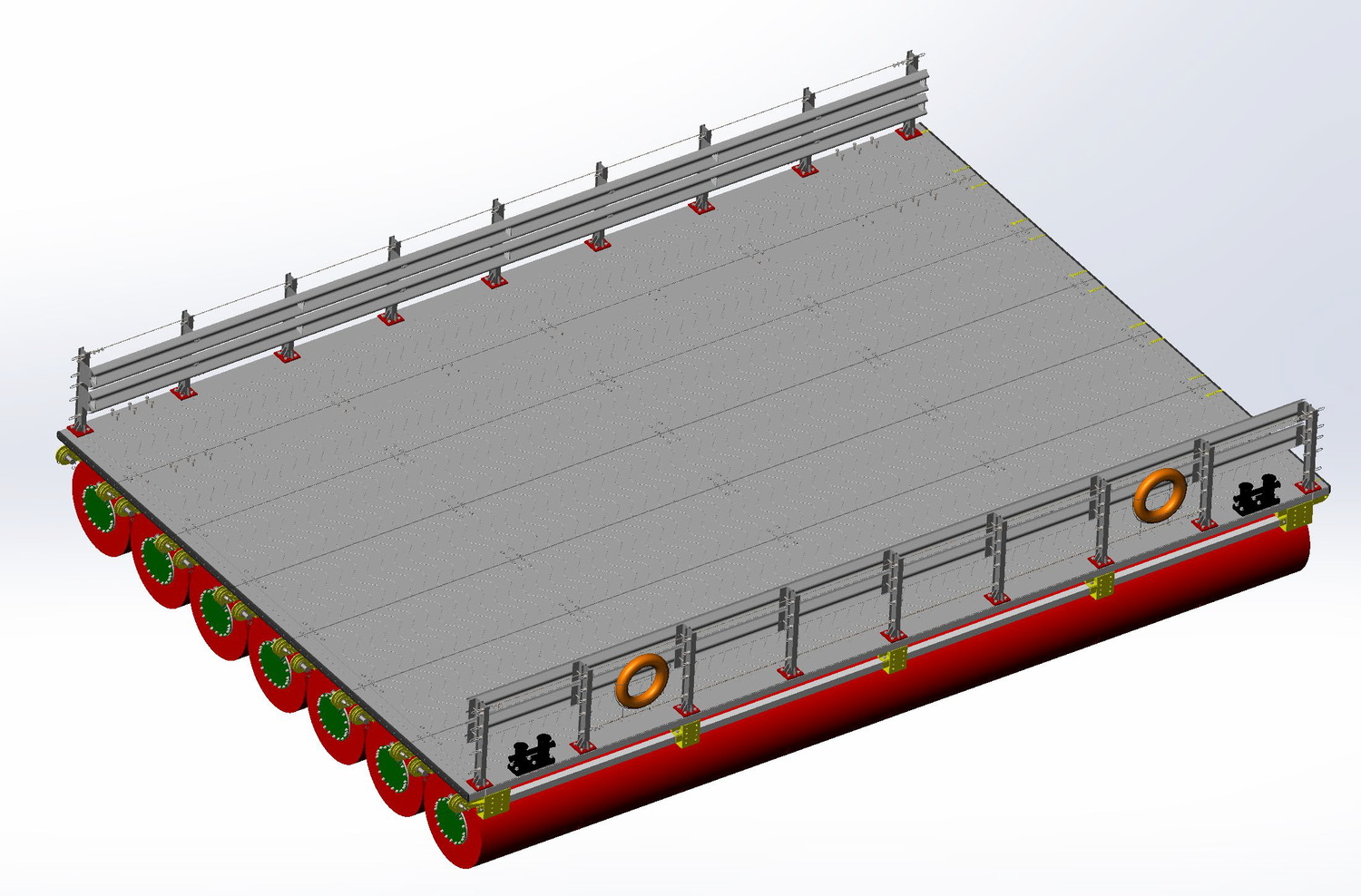

Двупутный без пешеходных тротуаров «МПКТ-1.0.7-80»
Звено «МПКТ-1.0.7-(75-80)»:
Габаритные размеры, мм: 12500 х 8750 х 2200-2600
Масса = 35 т.
Грузоподъемность моста:
- одно звено: 35т.; - два звена: 65т.; - три звена и более: 100т.
Осадка в порожнем – 0,47 м.
Осадка в грузу – 0,85 м.
Удерживающая способность ограждения У2 – У4
по ГОСТ 26804-2012
*Допускается кратковременное увеличение нагрузки,
но не более 10% от расчетной
*Габариты ограждения могут изменяться по расстоянию,
высоте и удерживающей способности

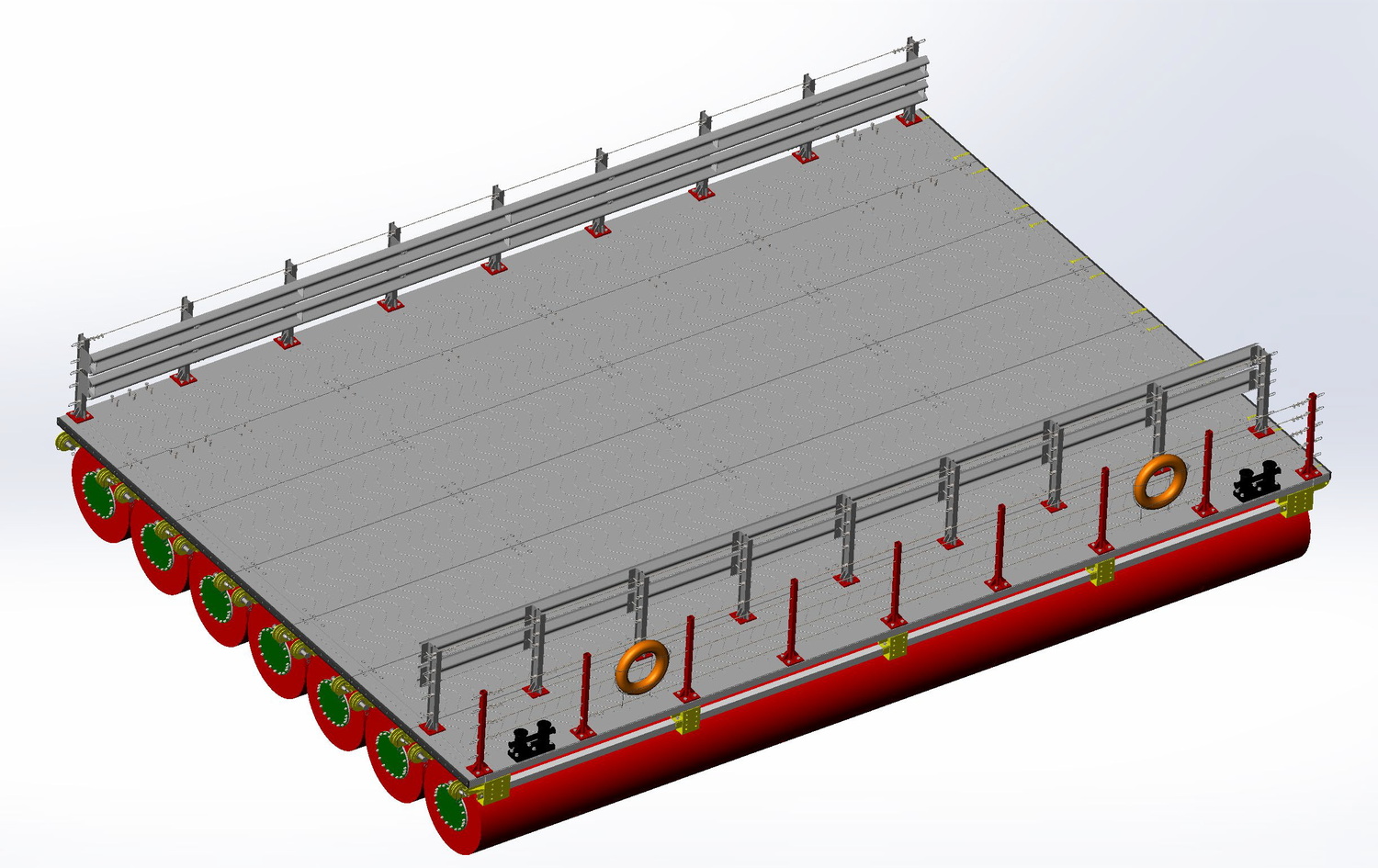

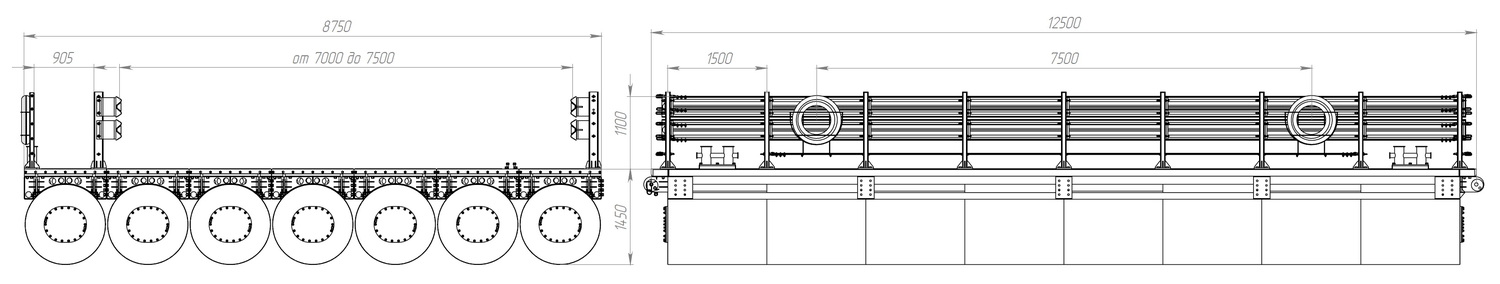

Двупутный с пешеходным тротуаром «МПКТ-1.1.7-75»
Звено «МПКТ-1.1.7-(70-75)»:
Габаритные размеры, мм: 12500 х 8750 х 2200-2600
Масса = 35 т.
Грузоподъемность моста:
- одно звено: 35т.; - два звена: 65т.; - три звена и более: 100т.
Осадка в порожнем – 0,47 м.
Осадка в грузу – 0,85 м.
Удерживающая способность ограждения У2 – У4
по ГОСТ 26804-2012
*Допускается кратковременное увеличение нагрузки,
но не более 10% от расчетной
*Габариты ограждения могут изменяться по расстоянию,
высоте и удерживающей способности

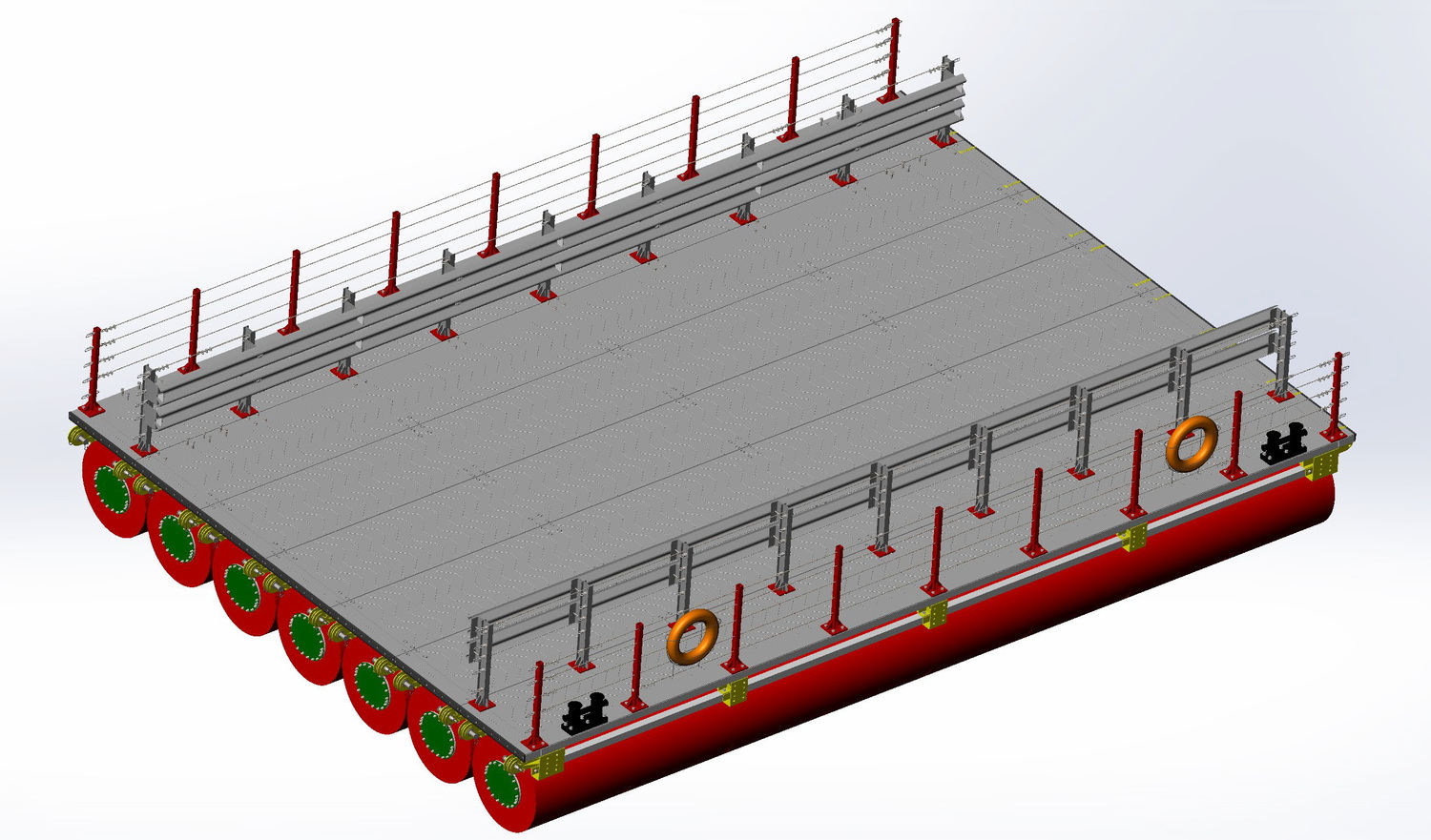

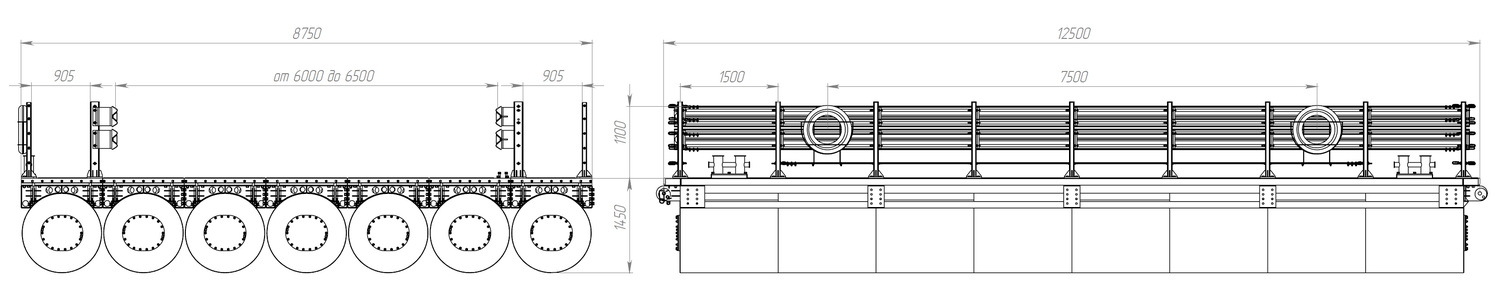

Двупутный с пешеходными тротуарами «МПКТ-1.2.7-65»
Звено «МПКТ-1.2.7-(60-65)»:
Габаритные размеры, мм: 12500 х 8750 х 2200-2600
Масса = 35 т.
Грузоподъемность моста:
- одно звено: 35т.; - два звена: 65т.; - три звена и более: 100т.
Осадка в порожнем – 0,47 м.
Осадка в грузу – 0,85 м.
Удерживающая способность ограждения У2 – У4
по ГОСТ 26804-2012
*Допускается кратковременное увеличение нагрузки,
но не более 10% от расчетной
*Габариты ограждения могут изменяться по расстоянию,
высоте и удерживающей способности

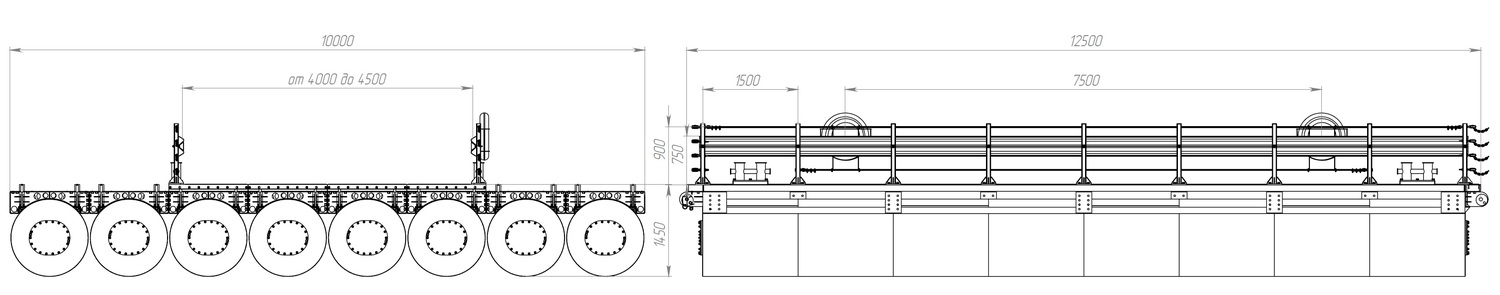

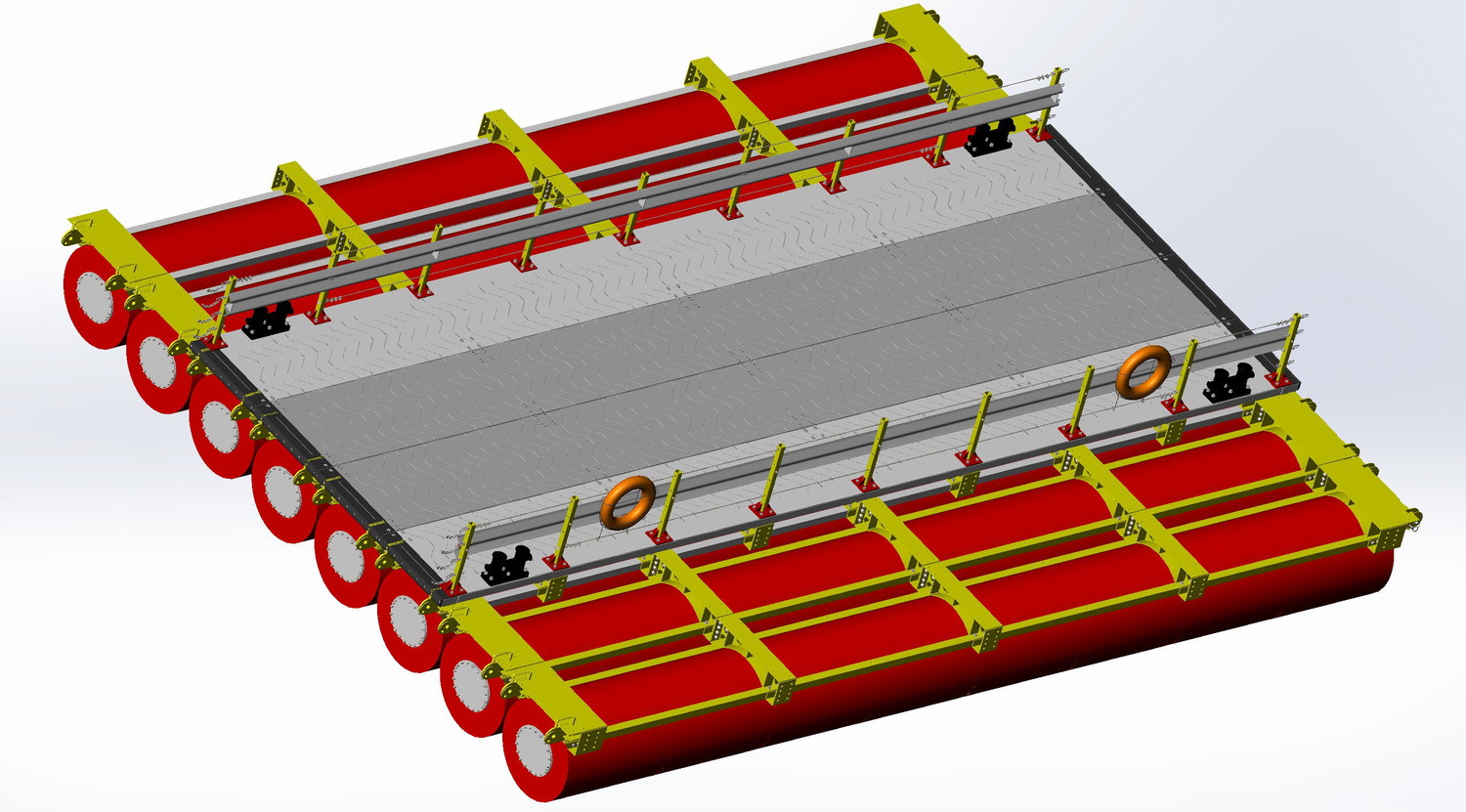

Однопутный без пешеходных тротуаров «МПКТ-1.0.8-45М»
Звено «МПКТ-1.0.8-(40-45)М»:
Габаритные размеры, мм: 12500 х 10000 х 2200-2600
Масса = 30 т.
Грузоподъемность моста:
- одно звено: 40т.; - два звена: 70т.; - три звена и более: 90т.
Осадка в порожнем – 0,38 м.
Осадка в грузу – 0,75 м.
Удерживающая способность ограждения У2 – У4
по ГОСТ 26804-2012
*Допускается кратковременное увеличение нагрузки,
но не более 10% от расчетной
*Габариты ограждения могут изменяться по расстоянию,
высоте и удерживающей способности

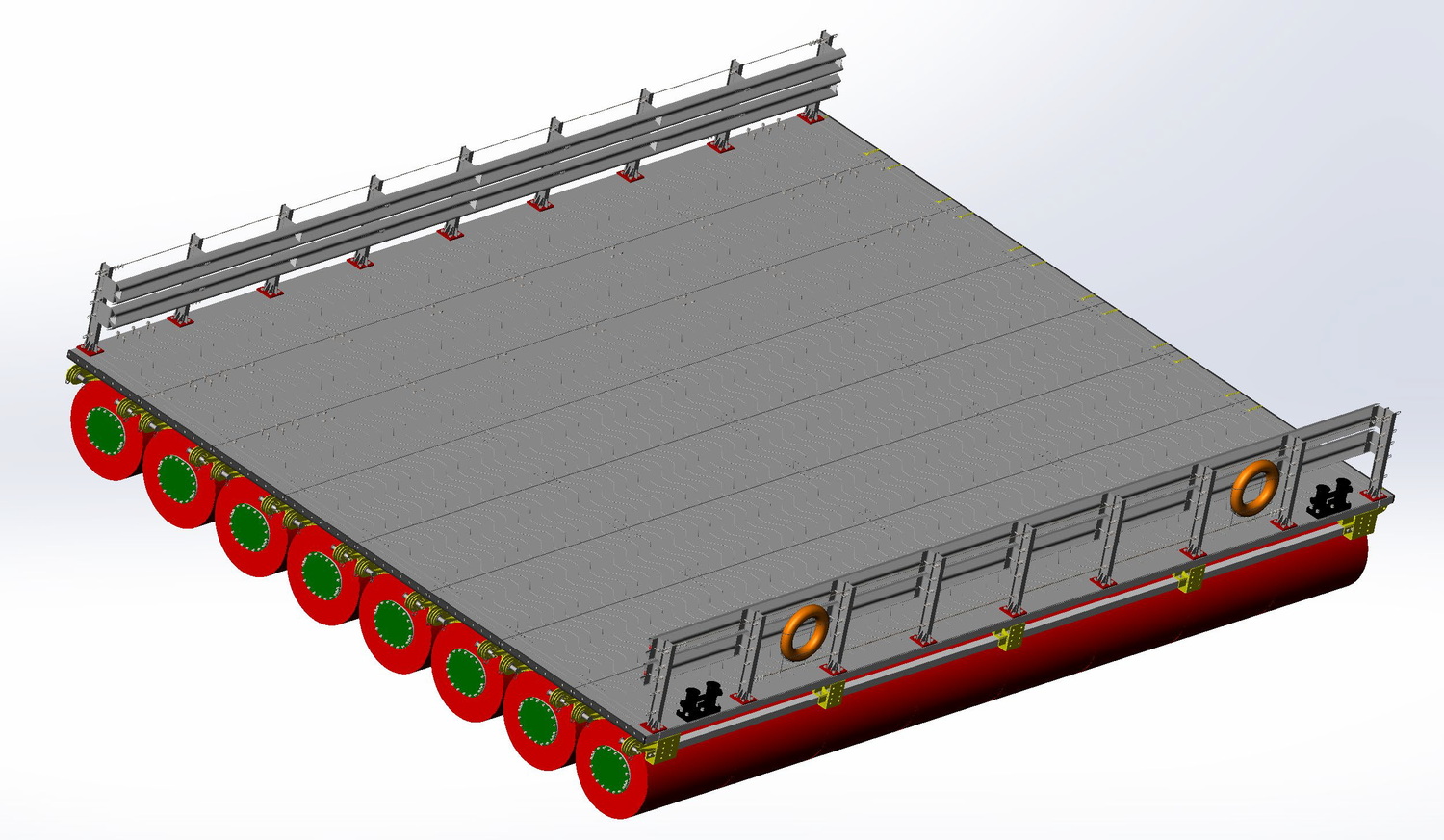

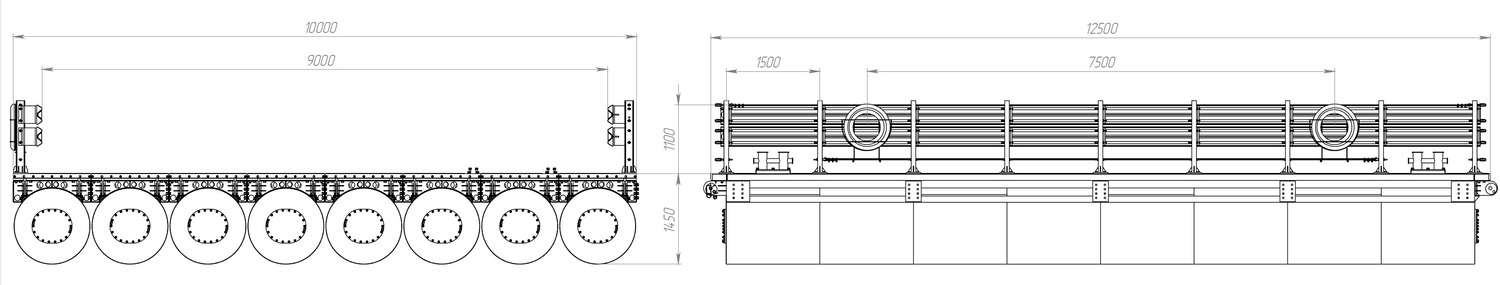

Двупутный без пешеходных тротуаров «МПКТ-1.0.8-90»
Звено «МПКТ-1.0.8-90»:
Габаритные размеры, мм: 12500 х 10000 х 2200-2600
Масса = 40 т.
Грузоподъемность моста:
- одно звено: 40т.; - два звена: 70т.; - три звена и более: 110т.
Осадка в порожнем – 0,47 м.
Осадка в грузу – 0,85 м.
Удерживающая способность ограждения У2 – У4
по ГОСТ 26804-2012
*Допускается кратковременное увеличение нагрузки,
но не более 10% от расчетной
*Габариты ограждения могут изменяться по расстоянию,
высоте и удерживающей способности

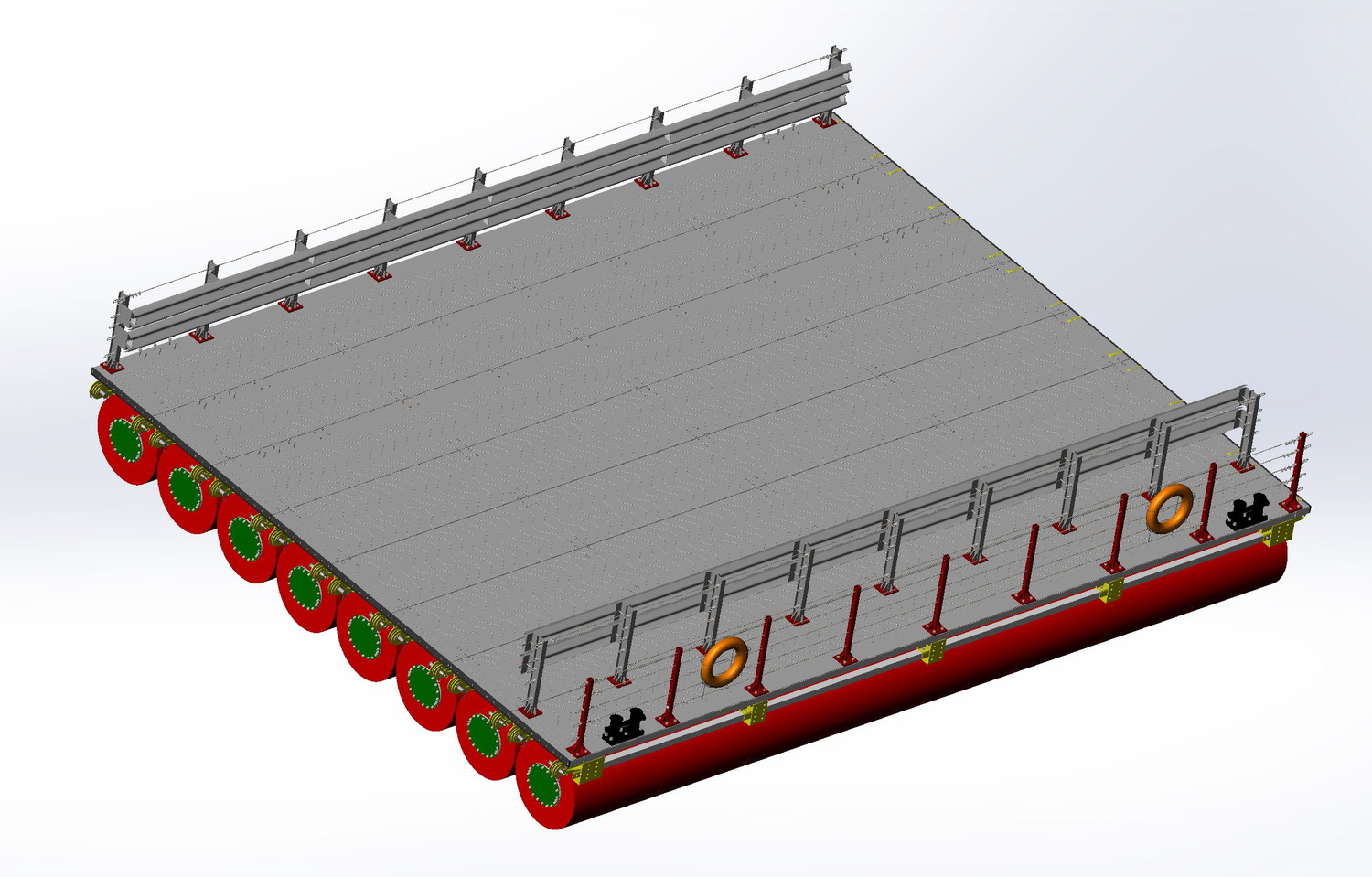

Двупутный с пешеходным тротуаром «МПКТ-1.1.8-80»
Звено «МПКТ-1.1.8-(75-80)»:
Габаритные размеры, мм: 12500 х 10000 х 2200-2600
Масса = 40 т.
Грузоподъемность моста:
- одно звено: 40т.; - два звена: 70т.; - три звена и более: 110т.
Осадка в порожнем – 0,47 м.
Осадка в грузу – 0,85 м.
Удерживающая способность ограждения У2 – У4
по ГОСТ 26804-2012
*Допускается кратковременное увеличение нагрузки,
но не более 10% от расчетной
*Габариты ограждения могут изменяться по расстоянию,
высоте и удерживающей способности

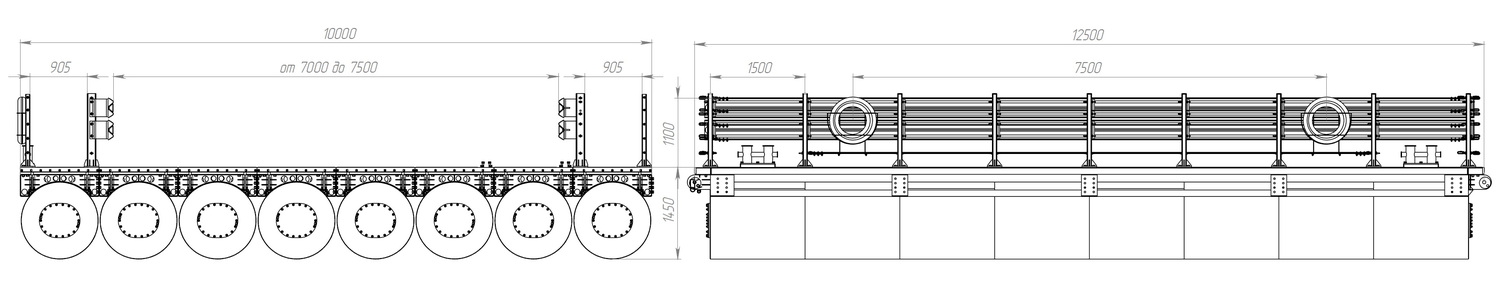

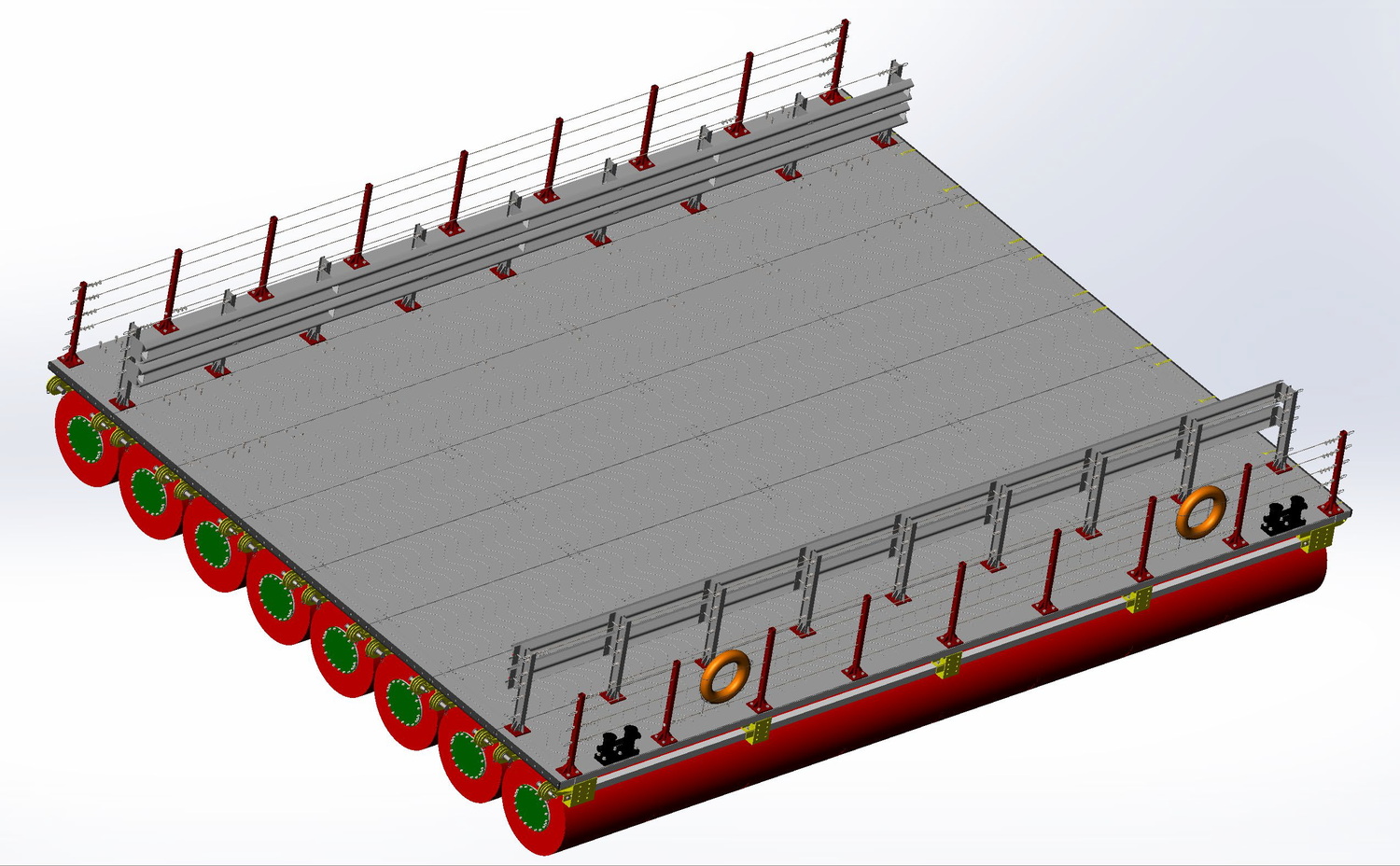

Двупутный с пешеходными тротуарами «МПКТ-1.2.8-75»
Звено «МПКТ-1.2.8-(70-75)»:
Габаритные размеры, мм: 12500 х 10000 х 2200-2600
Масса = 40 т.
Грузоподъемность моста:
- одно звено: 40т.; - два звена: 70т.; - три звена и более: 110т.
Осадка в порожнем – 0,47 м.
Осадка в грузу – 0,85 м.
Удерживающая способность ограждения У2 – У4
по ГОСТ 26804-2012
*Допускается кратковременное увеличение нагрузки,
но не более 10% от расчетной
*Габариты ограждения могут изменяться по расстоянию,
высоте и удерживающей способности
