Понтонный модуль марки "ПМ-1" класс Р-1.2

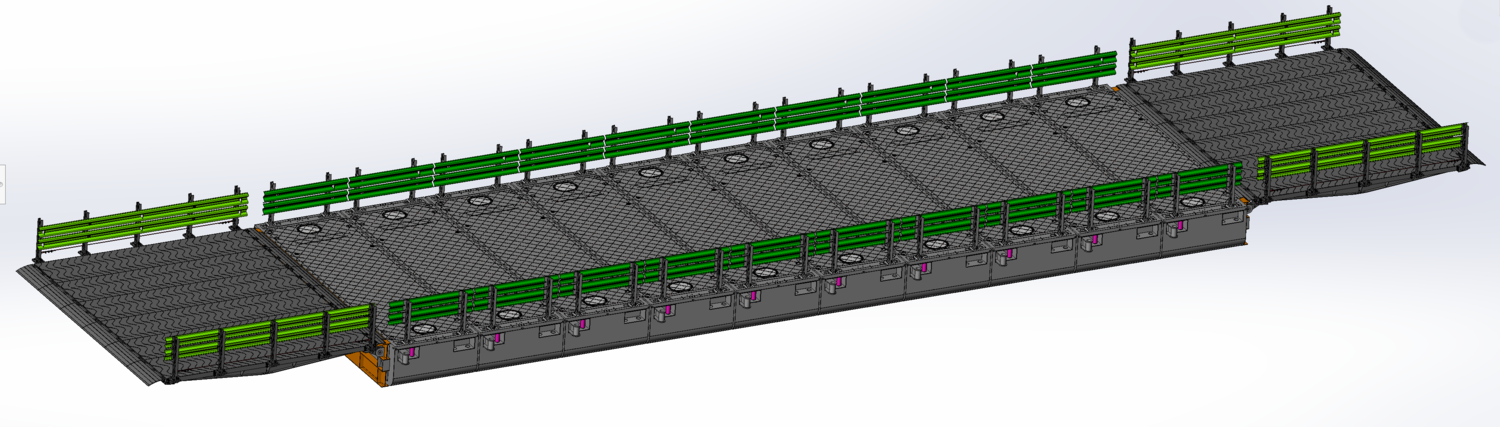

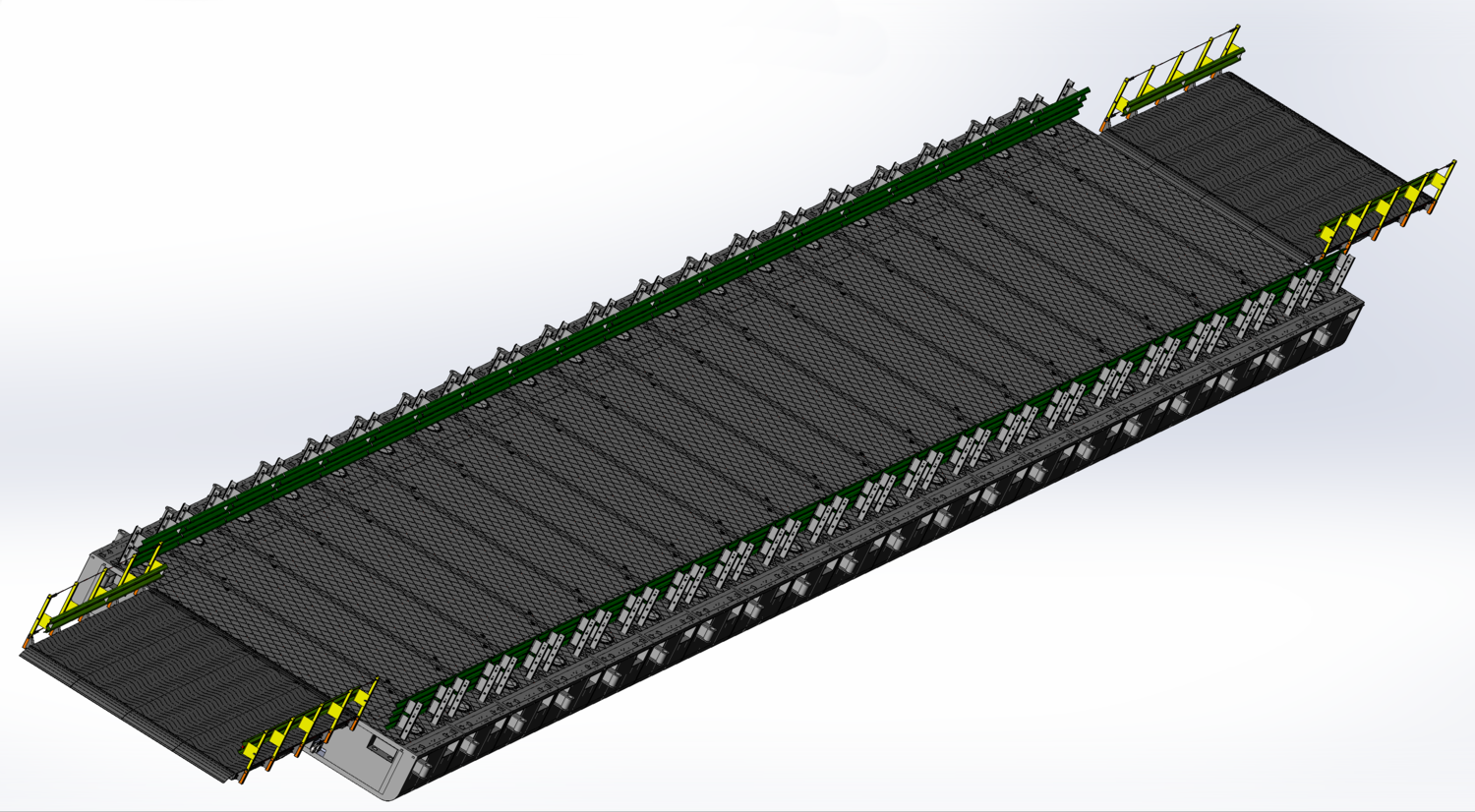

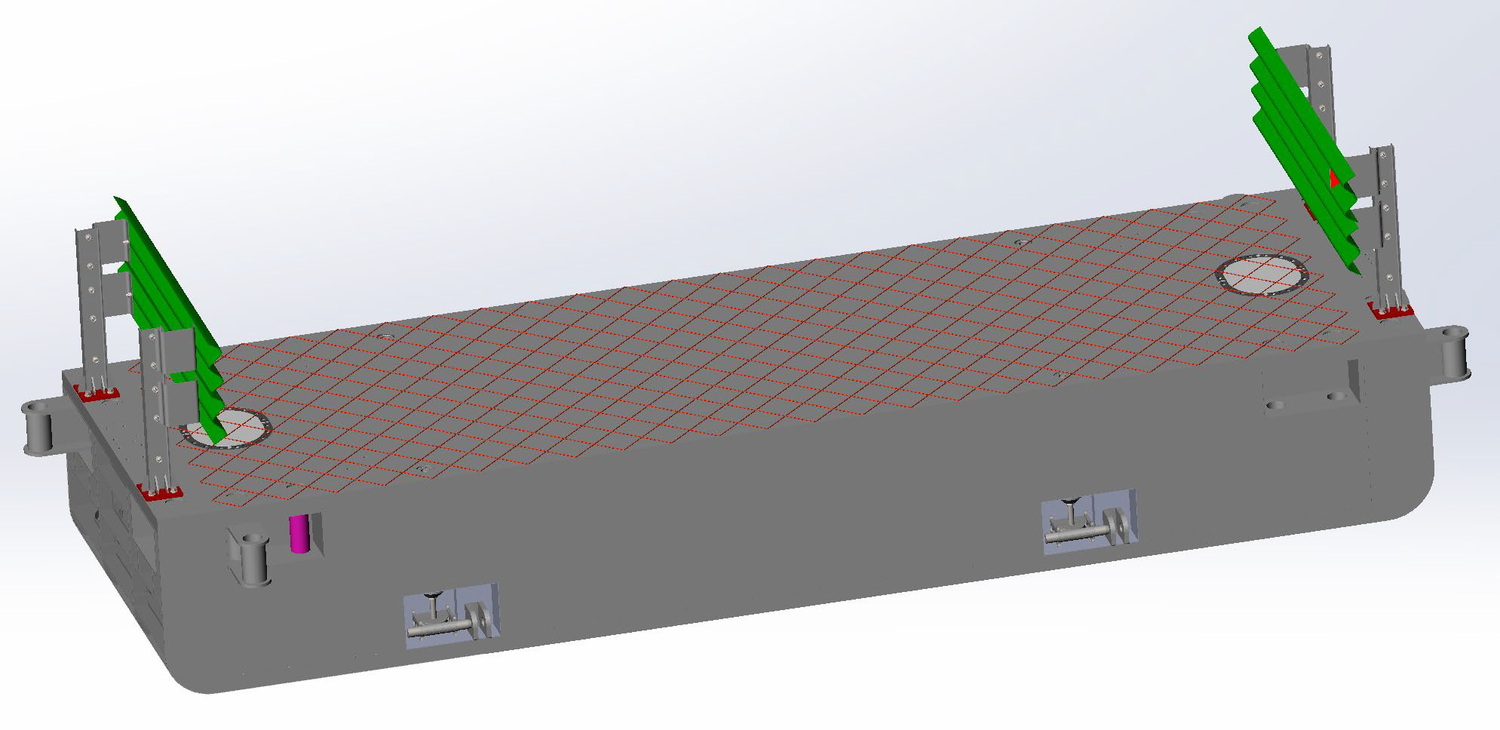

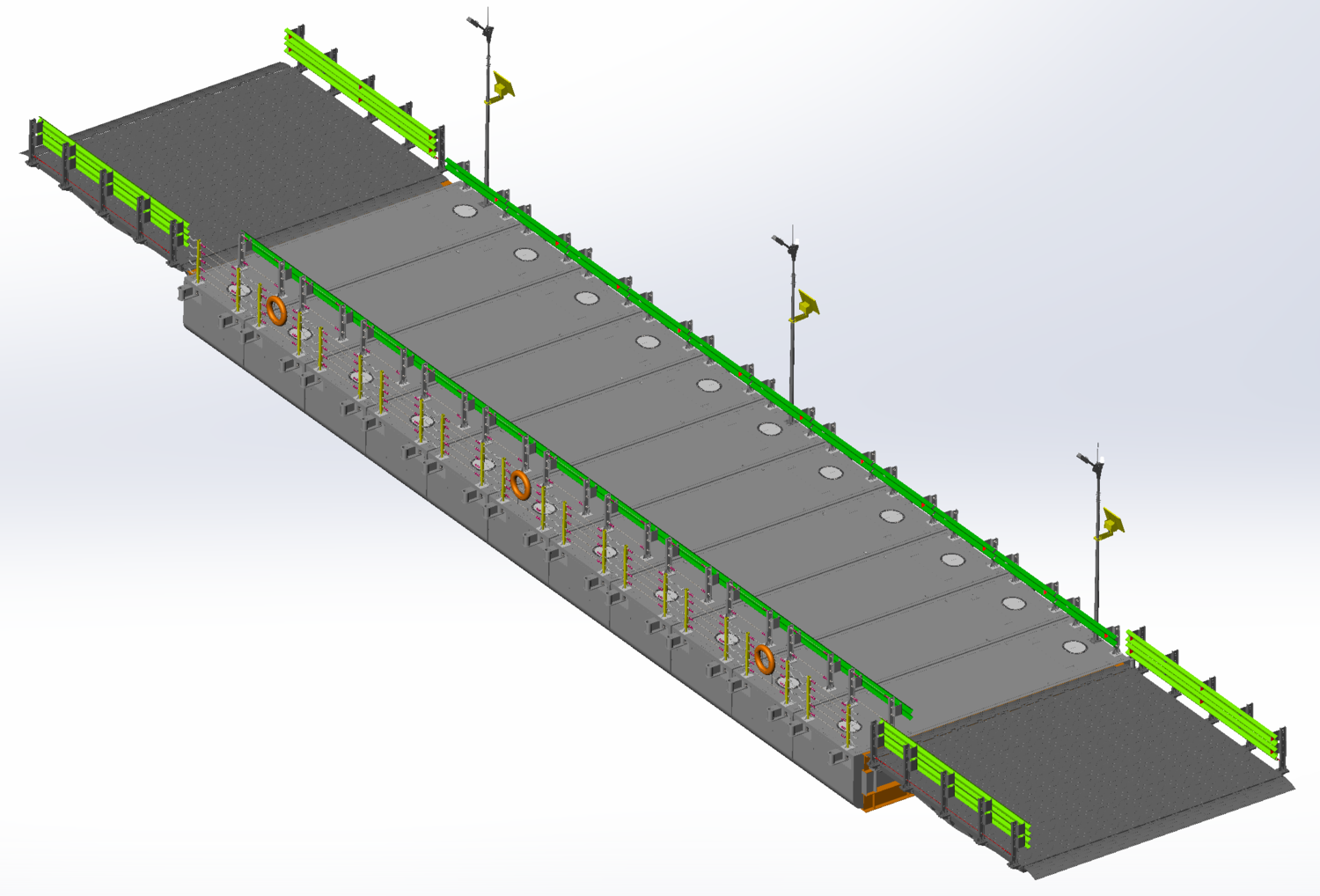

Наплавной мост «ПМ-1» на базе понтонов "ПМ-108"с габаритом проезжей части под категорию дороги V (4,5м). или IV (7,3м)
Оборудован искусственным освещением и молниезащитой.

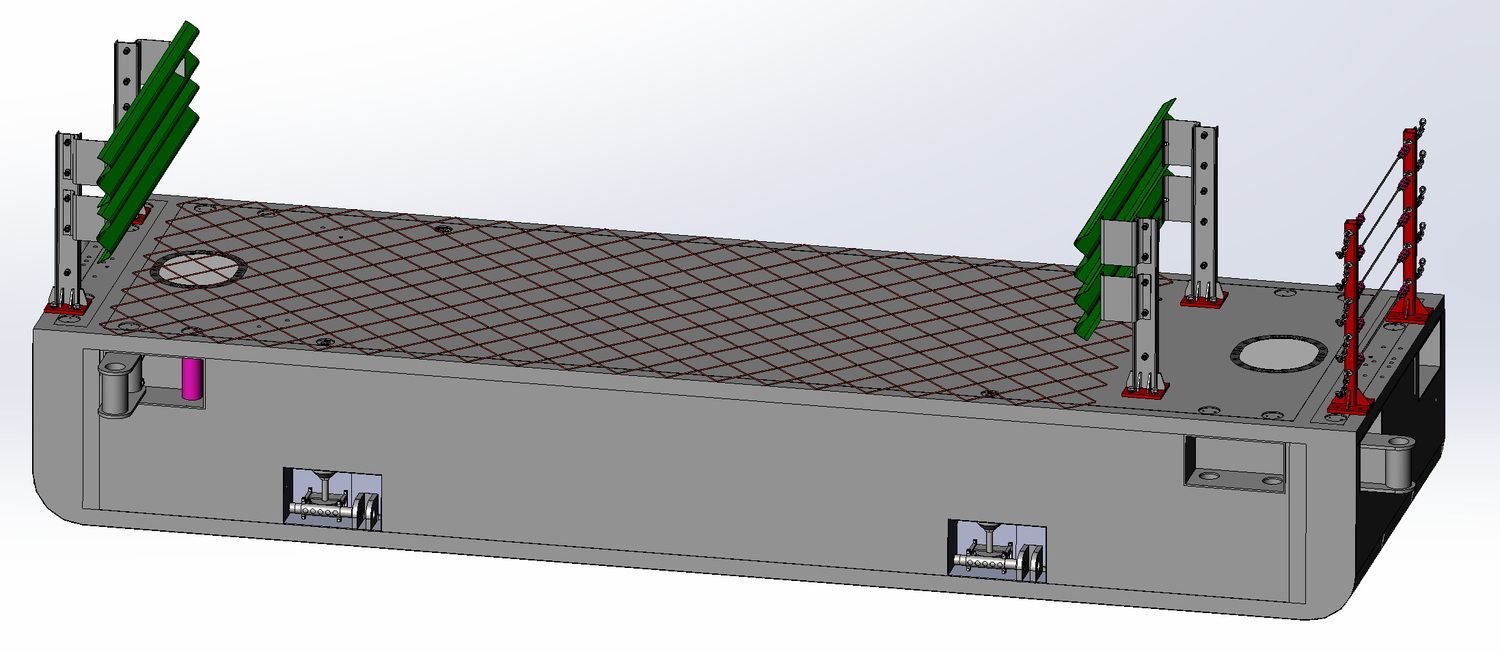

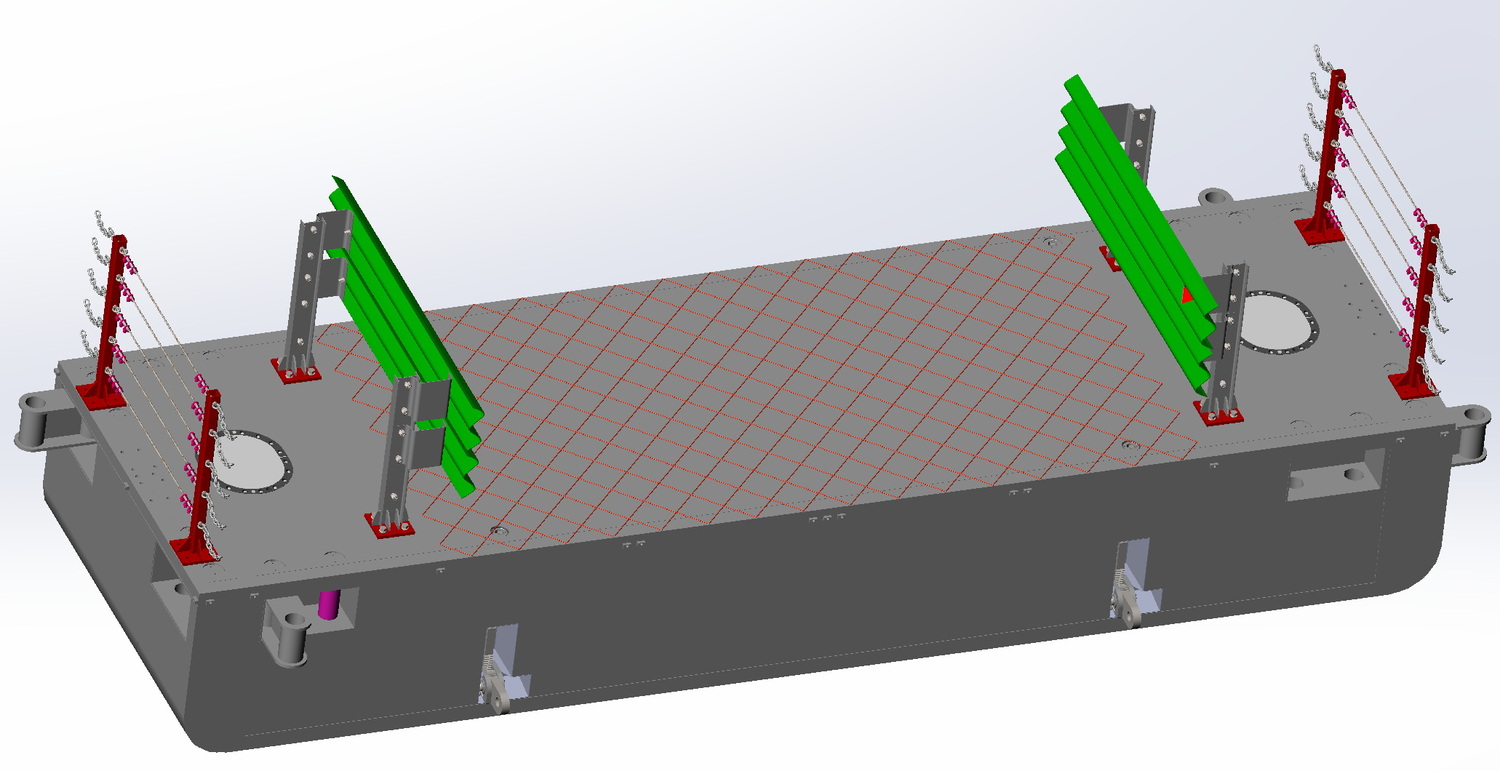

Оснащен пешеходным тротуаром
Высота ограждения 1,1м двухъярусное, удерживающая способность У4
Конструкция наплавного моста допускает эксплуатацию при осушении наплавной части.
Грузоподъемность отдельного звена составляет 5т.
Грузоподъемность наплавного моста составляет – 60т.
Допускается эксплуатации на мелководье.
Тип эксплуатации звена – круглогодичный.

Применение:
Предназначен для формирования плавучих объектов различной конфигурации и назначения таких как:
• наплавные мосты; • грузовые площади (платформы);
• дебаркадеры;
• несамоходные суда;
• паромы;
• баржи;
• причалы;
• пирсы;
• гидротехнические сооружения;
• специализированные строительные плавучие сооружения для проведения дноуглубительных работ, для строительства нестандартных мостовых и гидротехнических сооружений, а также иных плавучих объектов.

Расшифровка:

ПМ-ХХХ    – Понтон модульный
ХХ-1ХХ      –  Класс понтона по регистру "Р1.2"
ХХ-Х08     –  Габарит понтона по ширине в м.

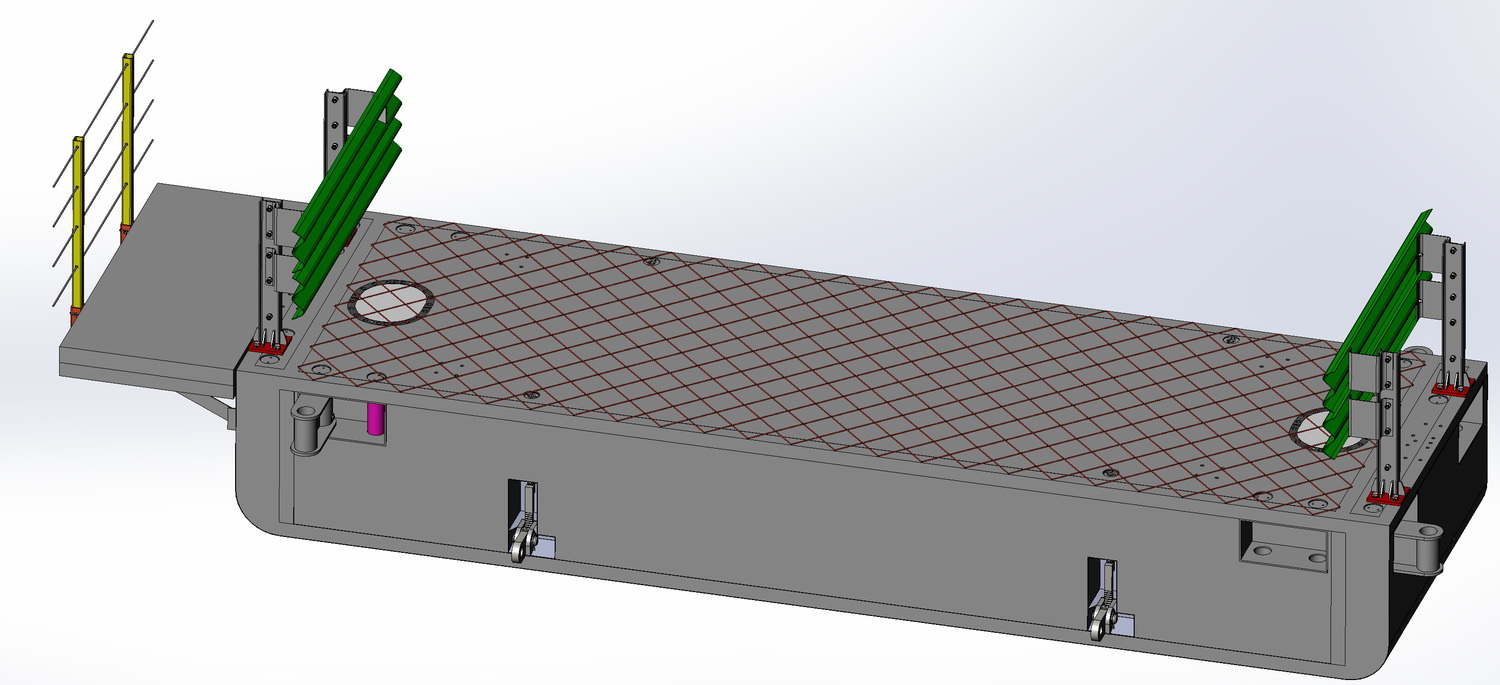

ХХ-ХХХ.К  – "К" Буква добавляется при особенной сборке «К» - консольны; «П» – пешеходный; «С» – специализированный.

Пример обозначения наплавного моста: "ПМ-1.73.1.90.С"
Расшифровка:
ПМ-Х.ХХ.ХХ.Х.ХХ     – Понтонный мост
ХХ-1.ХХ.ХХ.Х.ХХ       – Классификация по регистру "Р1.2" (высота волны 1,2м)
ХХ-Х.ХХ.73.Х.ХХ       – Габарит проезжей части (7,3 м)
ХХ-Х.ХХ.ХХ.1.ХХ       – Количество пешеходных тротуаров
ХХ-Х.ХХ.ХХ.Х.90      – Грузополдъемность в т.
ХХ-Х.ХХ.ХХ.Х.ХХ.С  – Буква обозначает конфигурацию моста, где:
                                     П - пешеходный;
                                     К - консольный;
                                     С - специализированный;
                                     Д - двупутный с разделительной подлосой
                                     О - оборудован искуственным автономным освещением

Наименование	Параметры
Модель понтона	"ПМ-108"	"ПМ-112"	"ПМ-116"
Длина, м	2,45
Высота борта, м	1,2
Ширина габаритная, м	8	12	16
Масса понтона в транспортном положении, т	5	7	9
Масса понтона в сборе, т	6	8	10
Объем по корпусу, м³	22	34	46
Полезная нагрузка на 1 см осадки, т	0,2	0,3	0,4
Осадка в порожнем, м	0,29	0,28	0,27
Эксплуатационная осадка, м	0,8
Максимально-допустимая осадка, м	1,1
Полезная нагрузка на отдельный понтон при эксплуатационной осадке, т	10	15	20
Грузоподъемность при максимальной осадке, т	15	25	30
Грузоподъемность сборного плавучего объекта или наплавного моста из понтонов «ПМ-1»	Полезная нагрузка умножается на количество понтонов в составе объекта.
Нижние механизированные замковые устройства, шт.	4	6	8
Верхние механизированные запорные устройства, шт.	8	8	12
Высота надводного борта при эксплуатационной осадке, м	0,4
Минимально-допустимая высота надводного борта,м	0,1
Количество герметичных необитаемых отсеков, шт.	3
Эксплуатационная колесная нагрузка, т/ось	15
Допустимая краткосрочная колесная нагрузка, т/ось	25
Допустимая гусеничная нагрузка, т	80
Набор шпации	поперечный
Тип стыковых замковх устройств	механизированный
Способы стыковки понтонов	продольный / поперечный / перпендикулярный / пирамидальный
Вывод понтонов или ленты из состава плавучего объекта	предусмотрено
Закладные для размещения палубной надстройки	предусмотрено
Тип крепления палубной надстройки к корпусу	болтовое

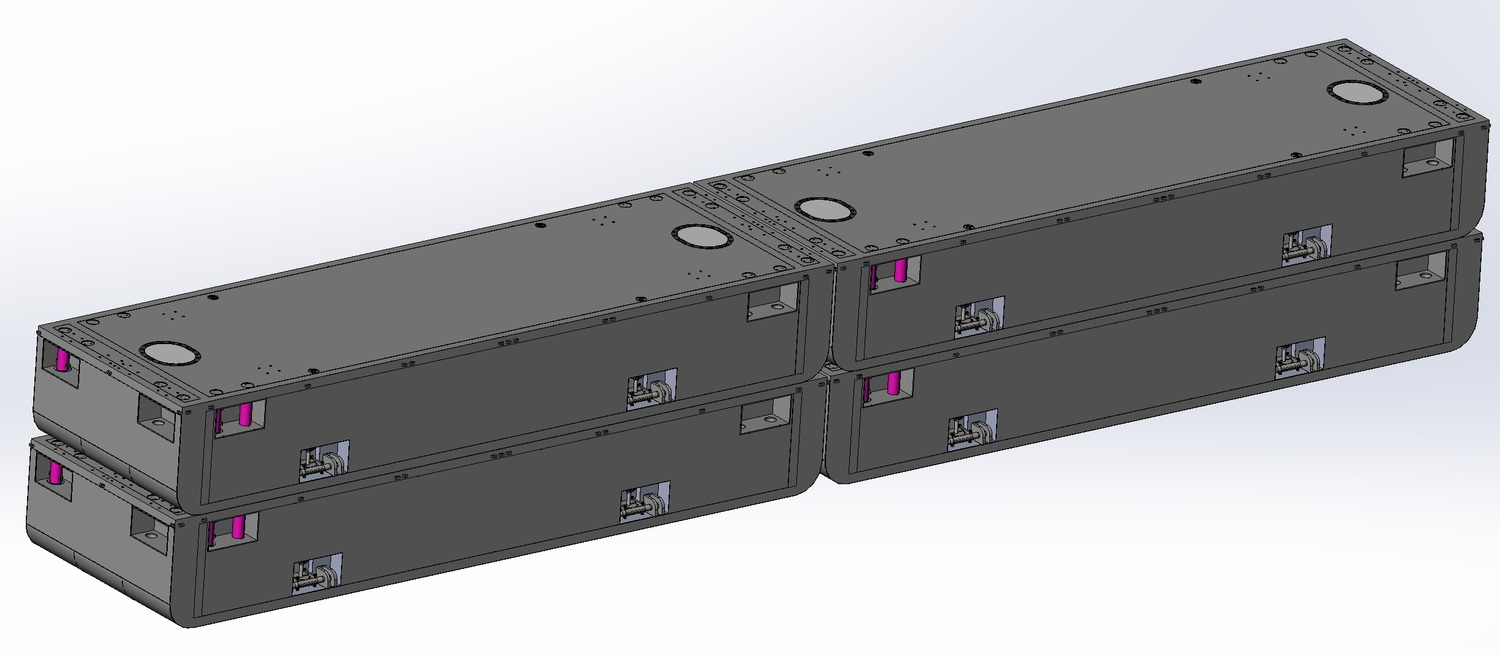

Количество понтонов при транспортировке п/прицепом (фура, площадка, трал, L=16м), шт.	4	2	2
Допустимое количество ярусов при складировании, шт.	5
Сезон эксплуатации	круглогодичный
Срок эксплуатации, лет	25
Классификация по РКО	Р1.2

Предназначен для формирования плавучих объектов различной конфигурации и назначения таких как:
наплавные мосты;
грузовые площади (платформы);
дебаркадеры;
несамоходные суда;
паромы;
баржи;
причалы;
пирсы;
гидротехнические сооружения;
специализированные строительные плавучие сооружения      для проведения дноуглубительных работ, для строительства нестандартных мостовых      и гидротехнических сооружений, а также иных плавучих объектов.

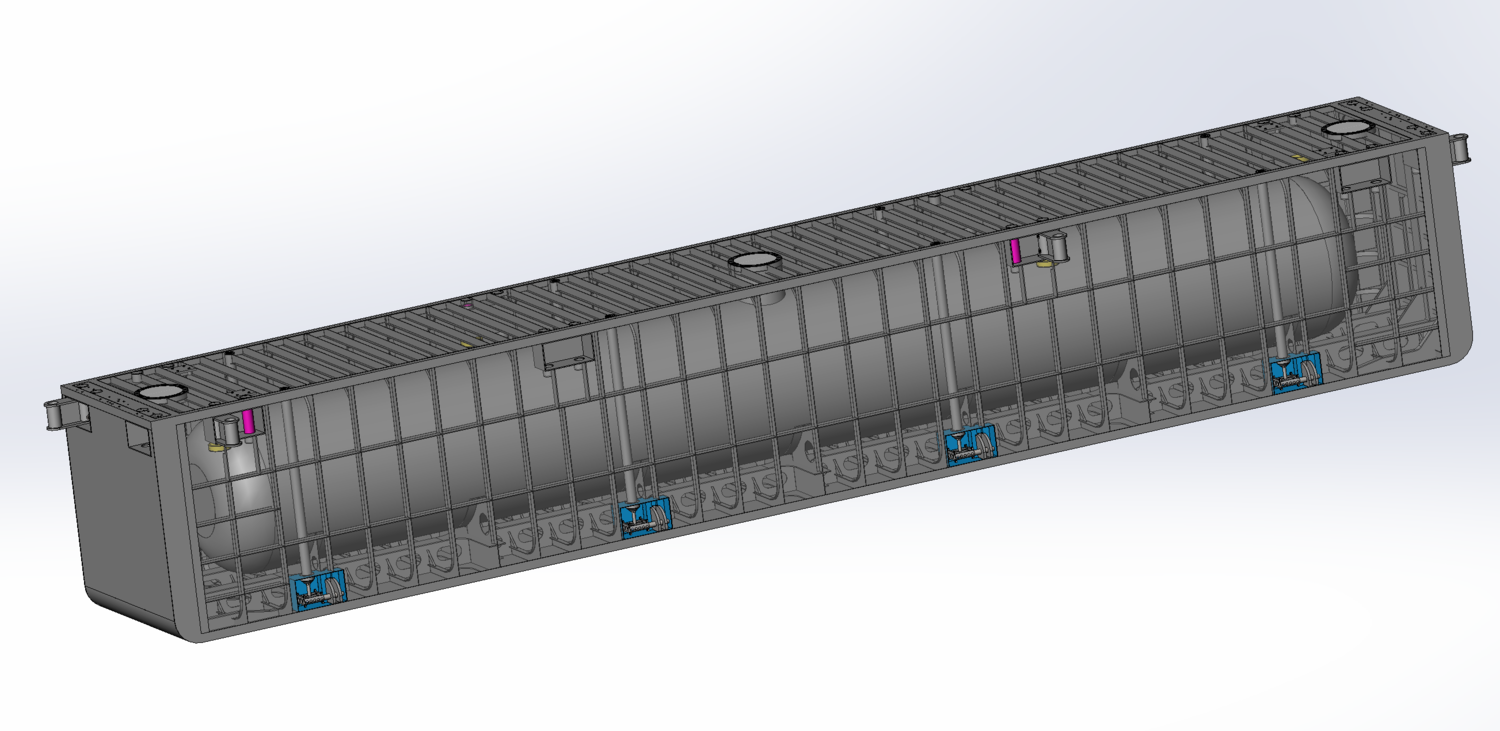

специализированные понтоны могут оснащаются емкостью внутри корпуса, которые служат при сборке несамоходных судов для перевозки химических и огнеопасных грузов, а при сборке из понтонов плавучих объектов (в т.ч. наплавных мостов) и гидротехнических сооружений для притопления конструкции с посадкой на дно водоема.

Специализированная плавучая платформа для проведения буровых и свайных работ "ПМ"
Закольные сваи могут распалагаться с нужным интервалам по обеим бортам
разрез ленты регулируется от 0,5 до 6м (закрывается переходными щитами)

Может представлять собой временнный специализированный наплавной мост предназначенный
для строительства  капиатльного моста с установкой опорных частей по заданным координатам

Уважаемые пользователи!
В связи с реконструкцией сайта некоторые страницы и ссылки в данный момент не работают.
Товары и услуги размещаются поэтапно.
Для уточнения информации по товарам и услугам просим обращаться по контактным данным указанным в вкладке "КОНТАКТЫ"
Если вы увидели какую-нибудь неточность, не правильные ссылки, опечатку и т.д. просим об этом сообщить.

Грузоподъемность, т	60-120
Ширина проезжей части, м	4,5 - 7,3
Увеличение габарита, м	да
Длина понтона, м	2,45
Ширина понтона, м	8,0
Рекомендуемая глубина не менее, м	1,0
Допустимая скорость течения не более, м/сек	3

Изготовление наплавного моста "ПМ-1.45.2.60"	от 1 700 000 р. м/п
Изготовление наплавного моста "ПМ-1.73.0.90"	от 2 550 000 р. м/п
Изготовление наплавного моста "ПМ-1.73.0.120"	от 3 400 000 р. м/п

Наплавной мост серии "ПМ-2"

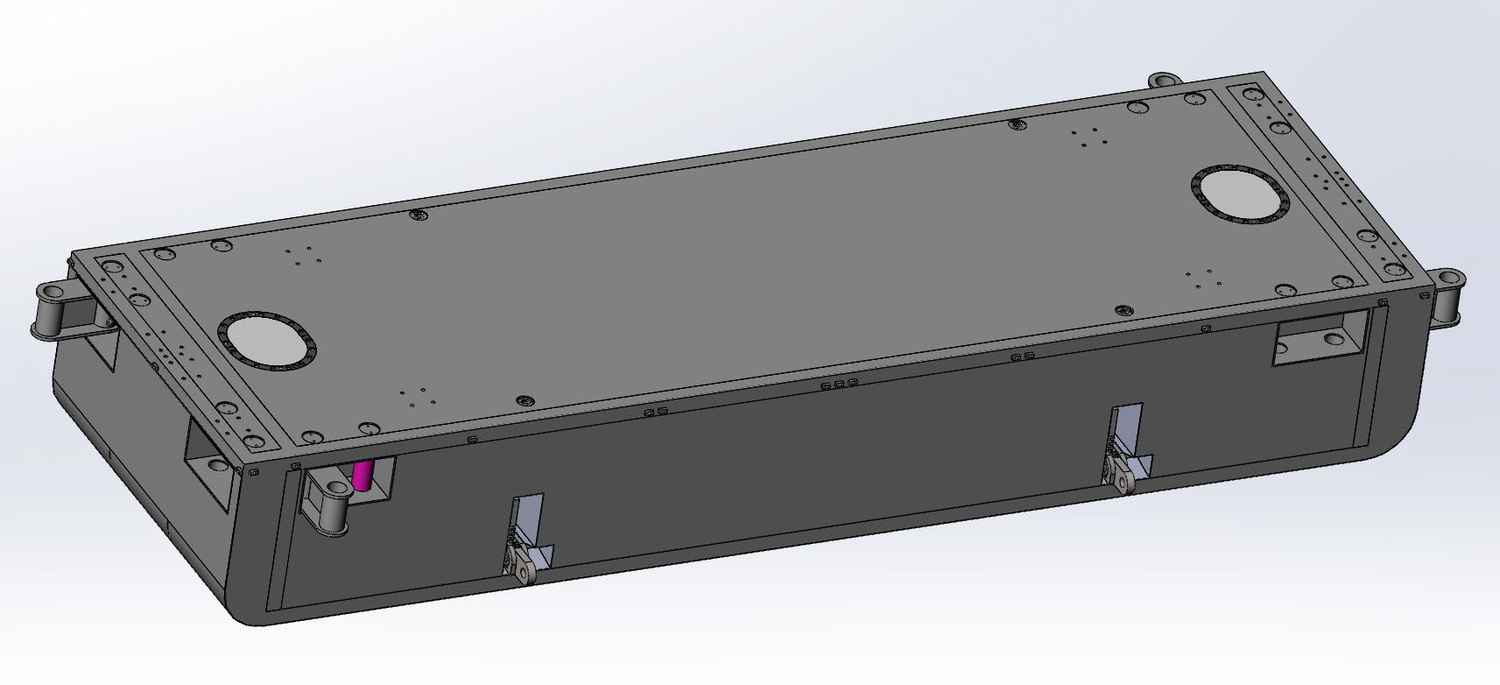

Маркировка понтона "ПМ-108"

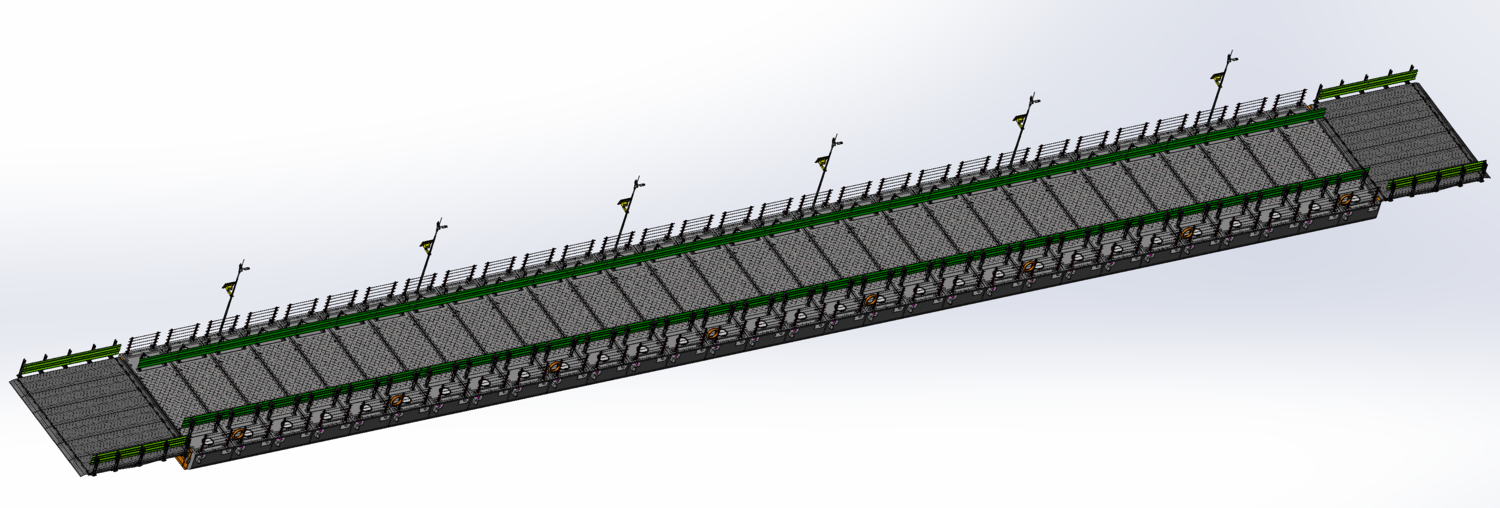

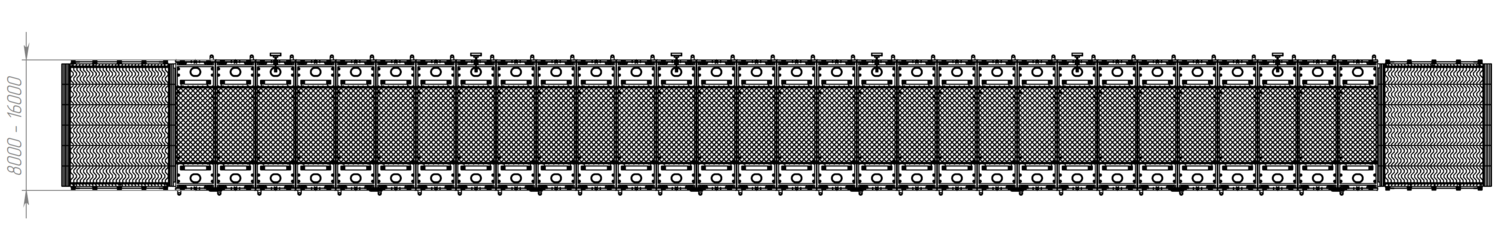

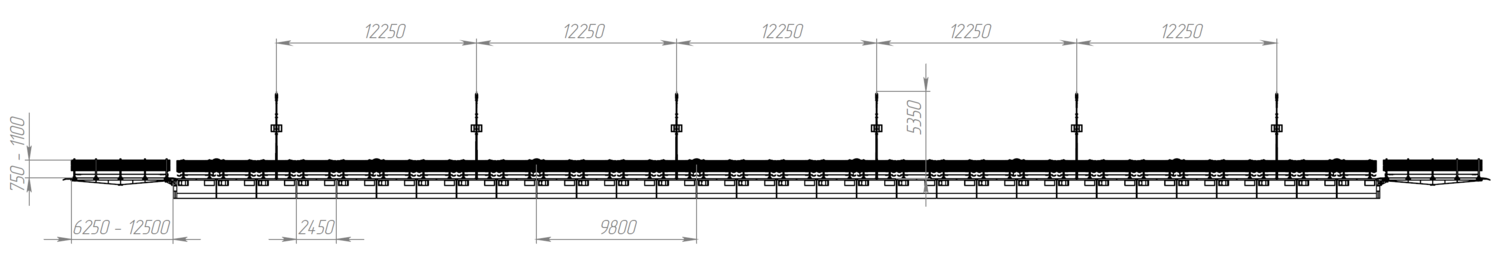

Общие виды однопутного наплавного моста "ПМ-1.45.2.60.О"

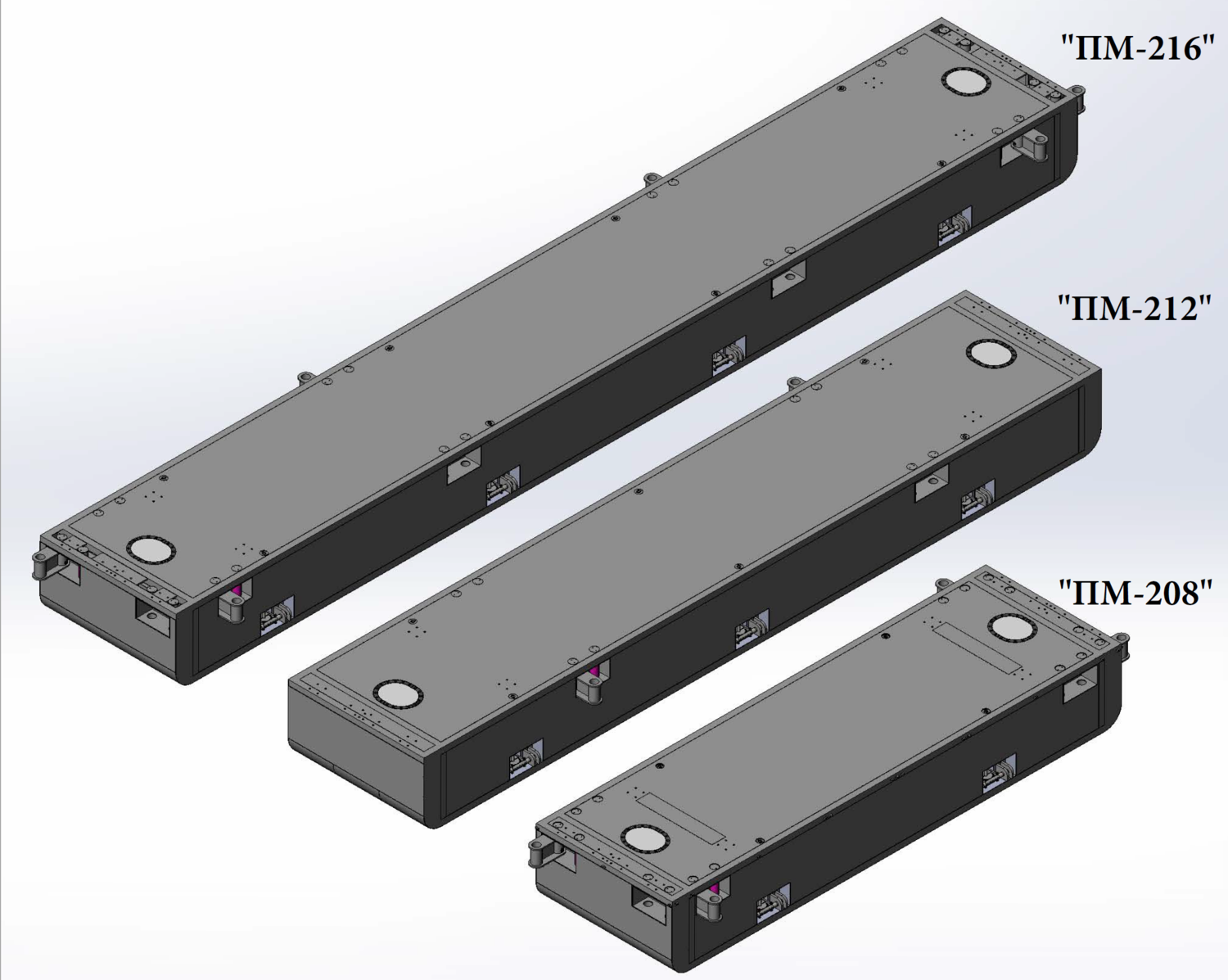

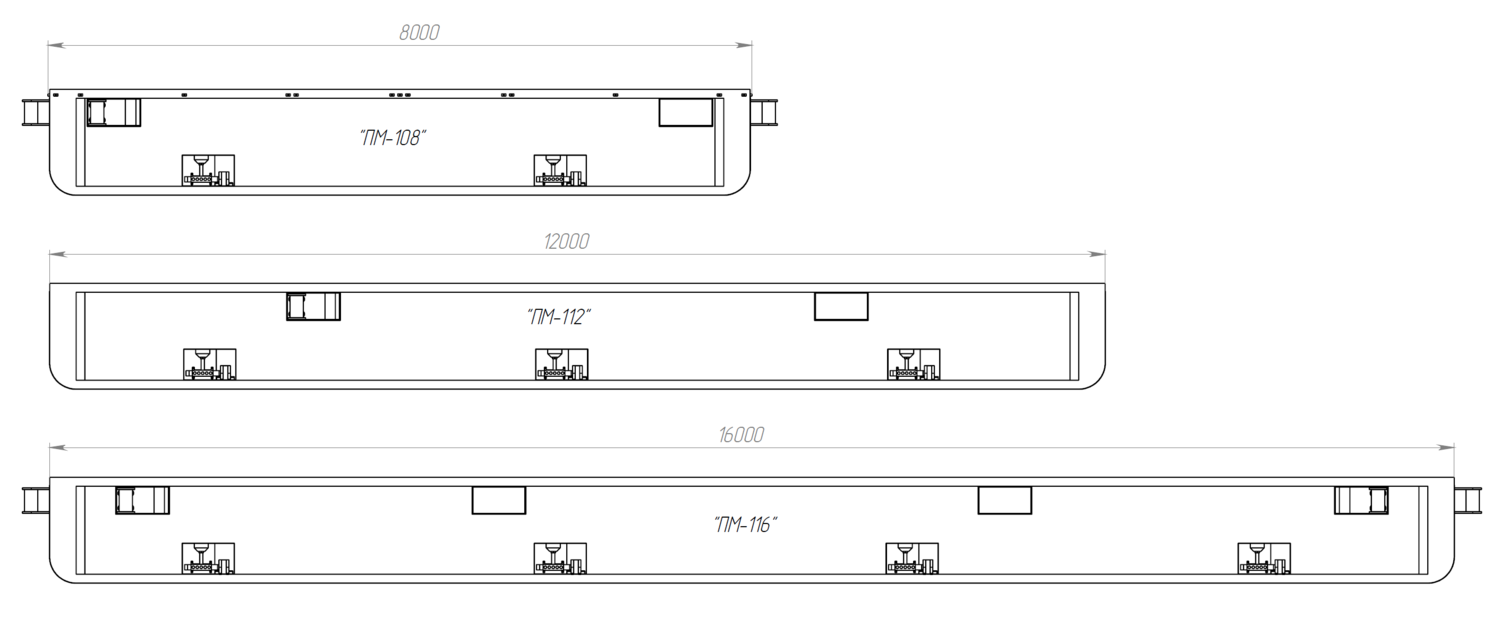

Основные модели понтонов серии "ПМ-1"

Технические характеристики понтонных модулей серии "ПМ-1"

Описание и предназначение понтонов серии "ПМ"

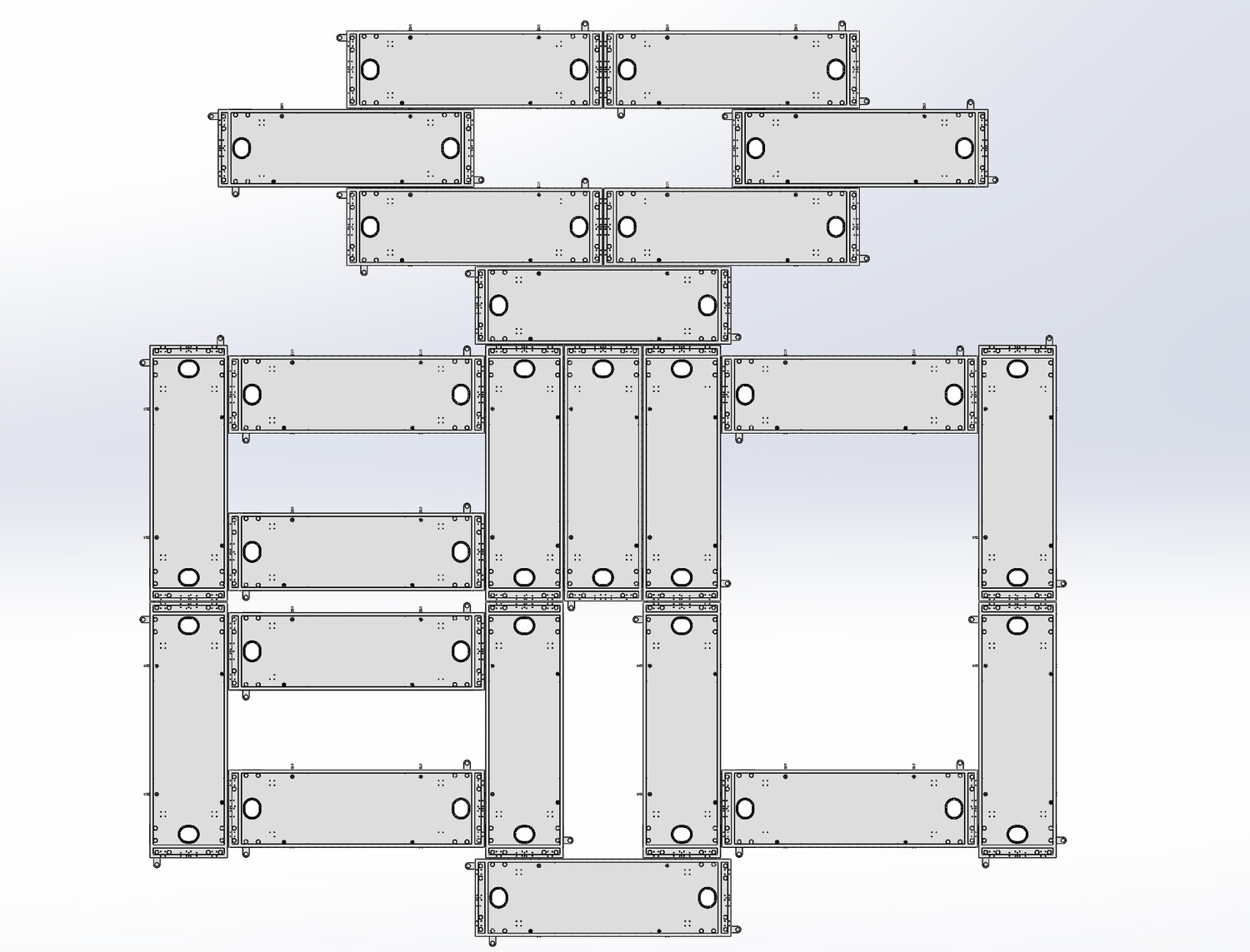

Комбинации стыковки понтонов серии "ПМ"
