Мостовая переправа катамаранного типа МПКТ

Наплавной мост «Р-18» с габаритом проезжей части под категорию дороги V (4,5м).
Оборудован искусственным освещением и молниезащитой.
Оснащен пешеходным тротуаром Высота ограждения 1,1м двухъярусное, удерживающая способность У4
Конструкция наплавного моста допускает эксплуатацию при осушении наплавной части.
Грузоподъемность отдельного звена составляет 5т.
Грузоподъемность наплавного моста составляет – 60т.
Допускается эксплуатации на мелководье.
Тип эксплуатации звена – круглогодичный.

Расшифровка:
Р–ХХ    – Понтон класса "Р1.2"
Х-18     – Объем понтона в м. куб.
Х-ХХ.К – "К" Буква добавляется при особенной сборке «К» - консольны; «П» – пешеходный; «С» – специализированный.

Пример обозначения наплавного моста: "Р-18.1.0.С"
Расшифровка:
Р – ХХ.Х.Х – Наплавной мост класса "Р1.2"
Р – 18.Х.Х  – Лента моста из понтонов "Р-18"
Р – ХХ.1.Х  – Количество рядов в ленте моста (1 - однорядный; 2 - двухрядный)
Р – ХХ.Х.0 – Количество пешеходных тротуаров (0 - отсутствуют; 1 - один; 2 - два)
Р – ХХ.Х.Х.С – Буква обозначает конфигурацию моста, где:

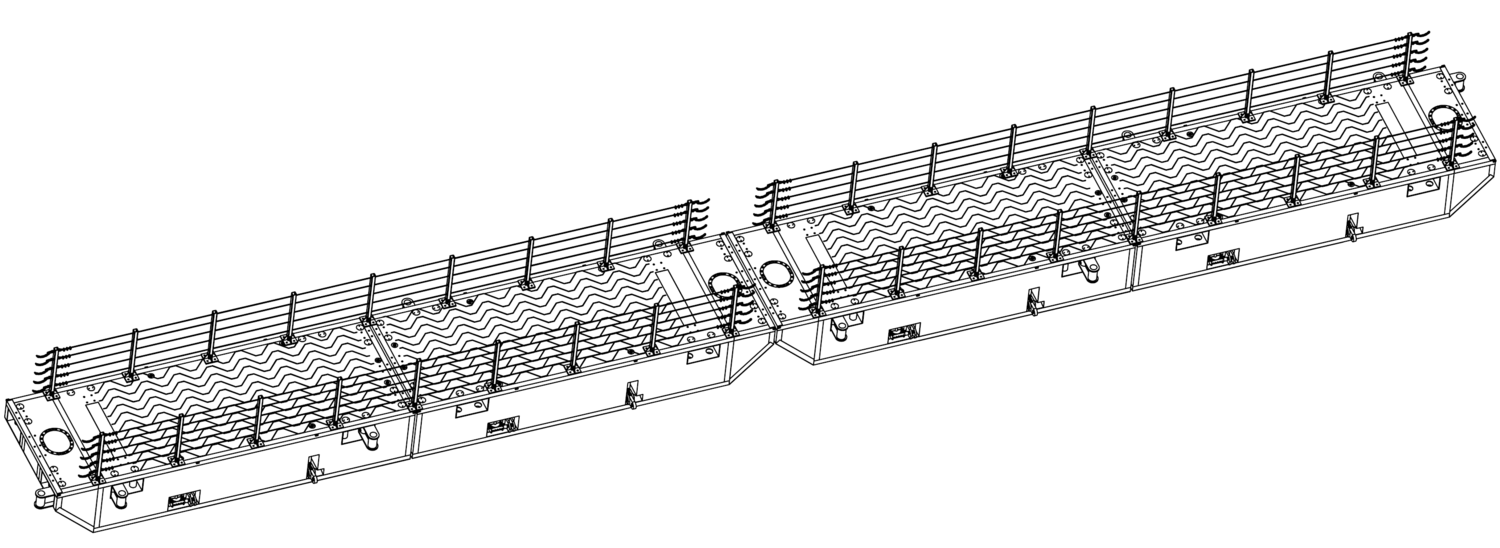

                  П - пешеходный;
                  К - консольный;
                  С - специализированный;

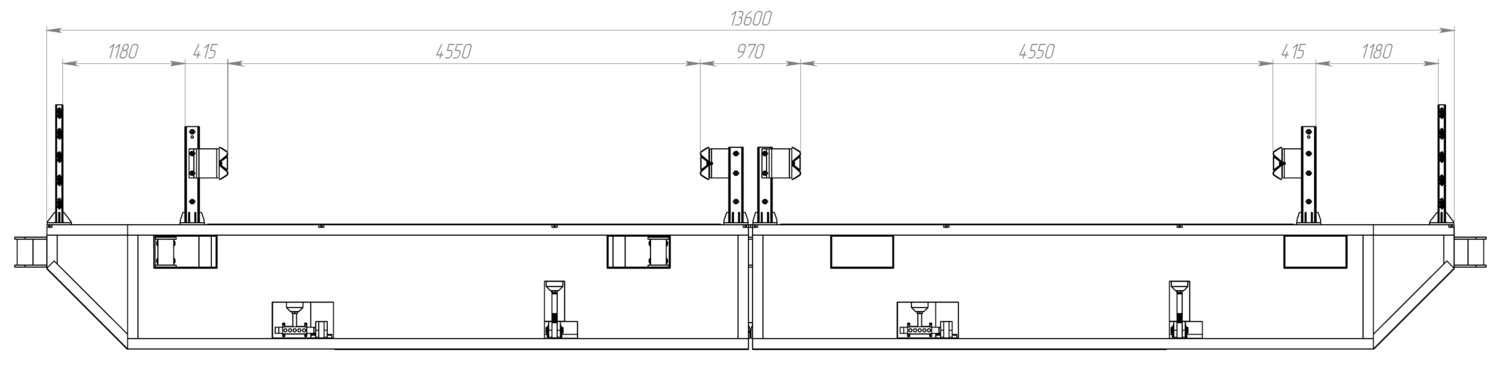

                  Р - двупутный с разделительной подлосой;
                  Д - двупутный

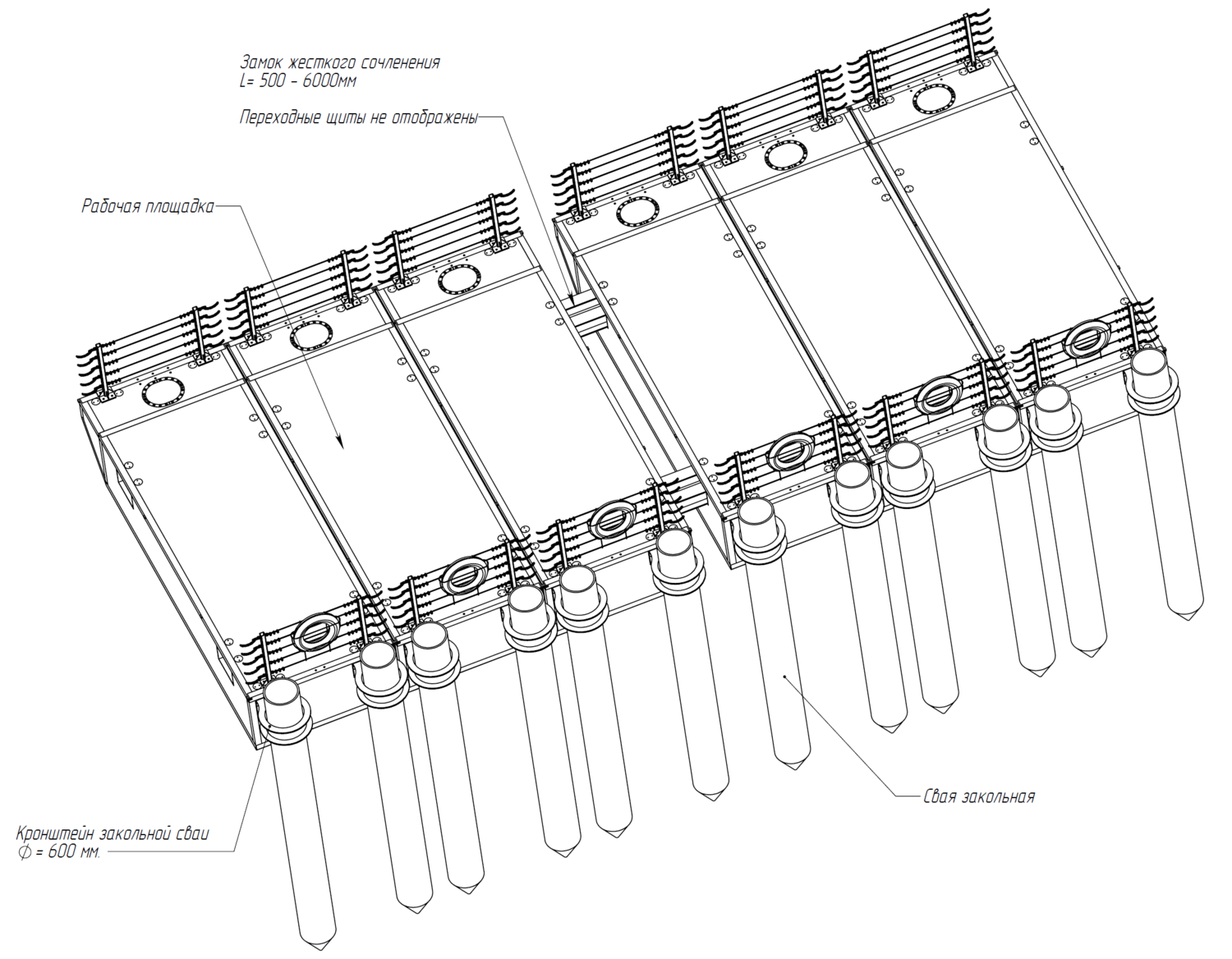

Специализированная плавучая платформа для проведения буровых и свайных работ "Р-18.1С"
Закольные сваи могут распалагаться с нужным интервалам по обеим бортам
разрез ленты регулируется от 0,5 до 6м (закрывается переходными щитами)

Может представлять собой временнный специализированный наплавной мост предназначенный
для строительства  капиатльного моста с установкой опорных частей по заданным координатам

НАИМЕНОВАНИЕ	ПАРАМЕТРЫ
Марка звена (понтона)	"Р-18"
Общие данные
Тип настила проезжей части (палубы)	ортотропный
Временная нагрузка (колесная / гусеничная) на настил	15 т. на ось / 60 т.
Краткосрочная нагрузка (колесная / гусеничная) на настил	20 т. на ось / 80 т.
Габарит проезжей части по ширине, м	4,55
Габарит пешеходного тротуара по ширине, м	1,10
Объем понтона, м³	18,00
Длина, м	2,45
Ширина, м	6,80
Высота борта, м	1,20
Высота мостового ограждения (одноярусное / двуярусное), м	0,75 / 1,10
Высота леерного ограждения, м	1,10
Удерживающая способность ограждения	У2 - У4
Масса понтона, т	5,00
Масса понтона в сборе с надстройкой, т	5,50
Осадка в порожнем, м	0,38
Полезная нагрузка на 1 см осадки, т	0,15
Максимально допустимая осадка, м	1,00
Расчетная осадка, м	0,70
Полезная нагрузка на понтон при расчетной осадке, т	5,00
Полезная нагрузка на однопутный мост при расчетной осадке, т	60,00
Полезная нагрузка на двупутный мост при расчетной осадке, т	120,00
Корпус
Толщина обшивки борта, мм	3
Толщина обшивки кормы, мм	3
Толщина обшивки днища, мм	4
Толщина обшивки форштевня, мм	4
Толщина настила (палубы)	7
Стыковка
Летняя эксплуатация	Верхние и нижние замки
Зимняя эксплуатация	Верхние замки
Способы стыковки	Нос, Корма, Борт
Допустимая эксплуатация	круглогодичная
Возможность вывода звеньев для пропуска судов	предусмотрено
Освещение	Опционально
Класс РКО	Р-1.2
Гарантия, год	3
Срок эксплуатации, лет	15

Уважаемые пользователи!
В связи с реконструкцией сайта некоторые страницы и ссылки в данный момент не работают.
Товары и услуги размещаются поэтапно.
Для уточнения информации по товарам и услугам просим обращаться по контактным данным указанным в вкладке "КОНТАКТЫ"
Если вы увидели какую-нибудь неточность, не правильные ссылки, опечатку и т.д. просим об этом сообщить.

Грузоподъемность, т	60-120
Ширина проезжей части, м	4,5
Увеличение габарита, м	да
Длина понтона, м	2,45
Ширина понтона, м	6,8
Рекомендуемая глубина не менее, м	1,0
Допустимая скорость течения не более, м/сек	3

Изготовление наплавного моста "Р-18.1"	от 1 700 000 р. м/п
Изготовление наплавного моста "Р-18.2"	от 3 400 000 р. м/п

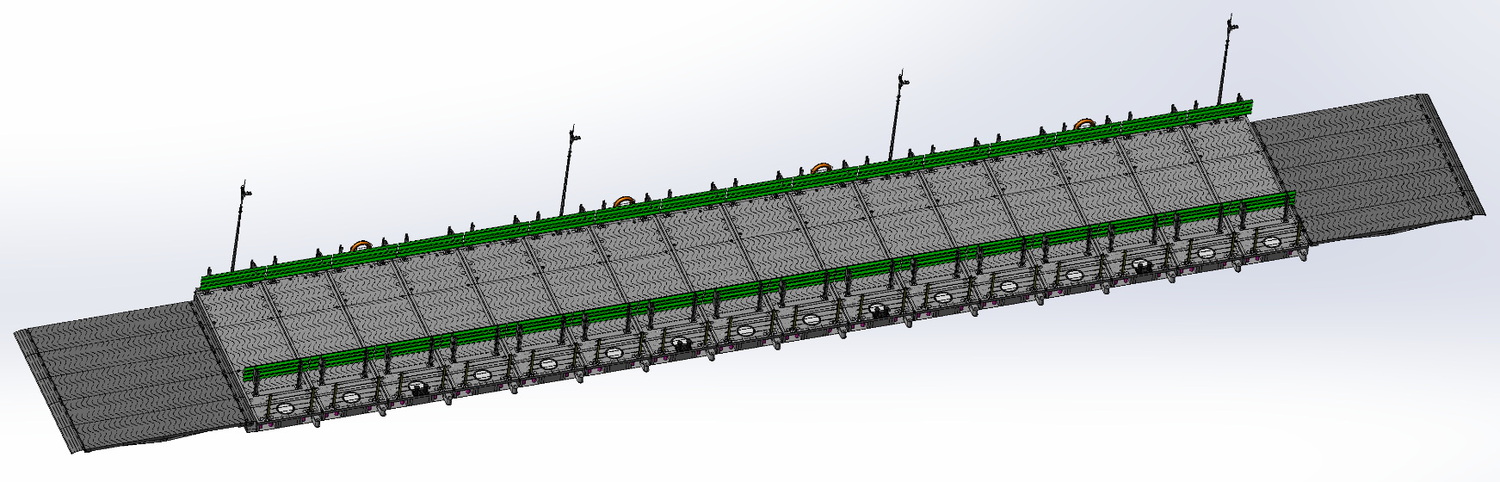

Наплавной мост серии "Р-18.1"

Маркировка понтона "Р-18"

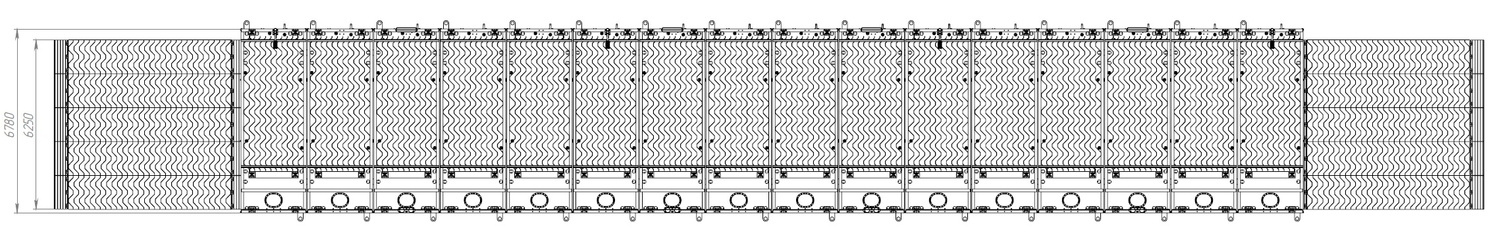

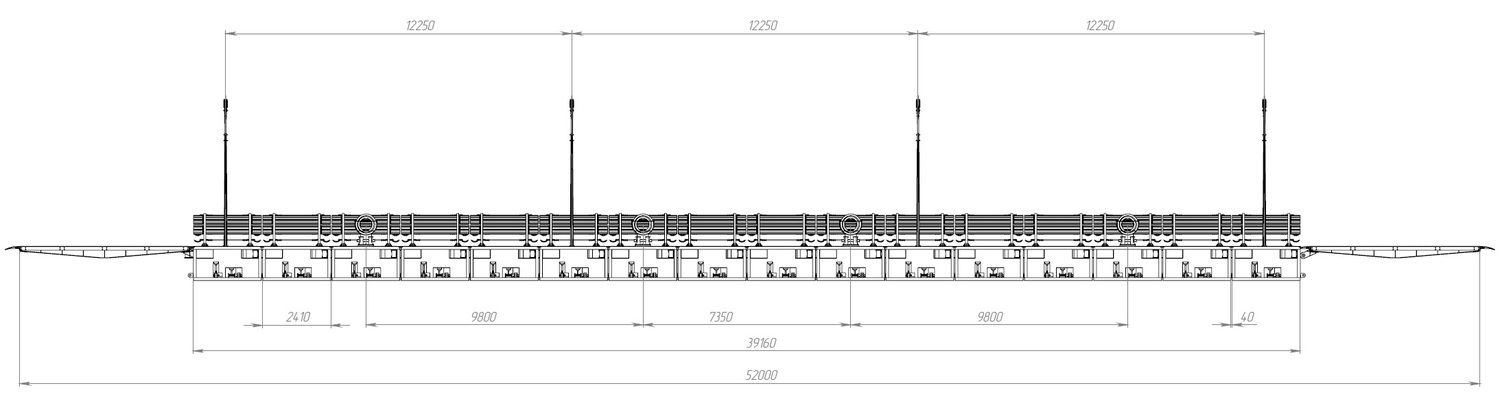

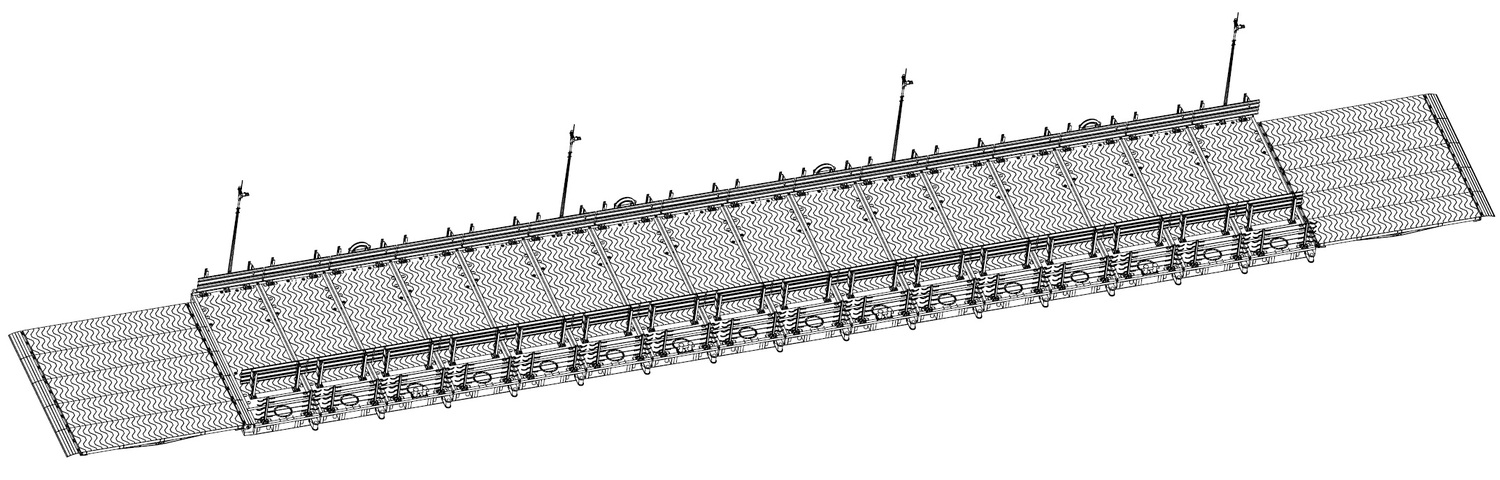

Общие виды однопутного наплавного моста "Р-18.1.1"

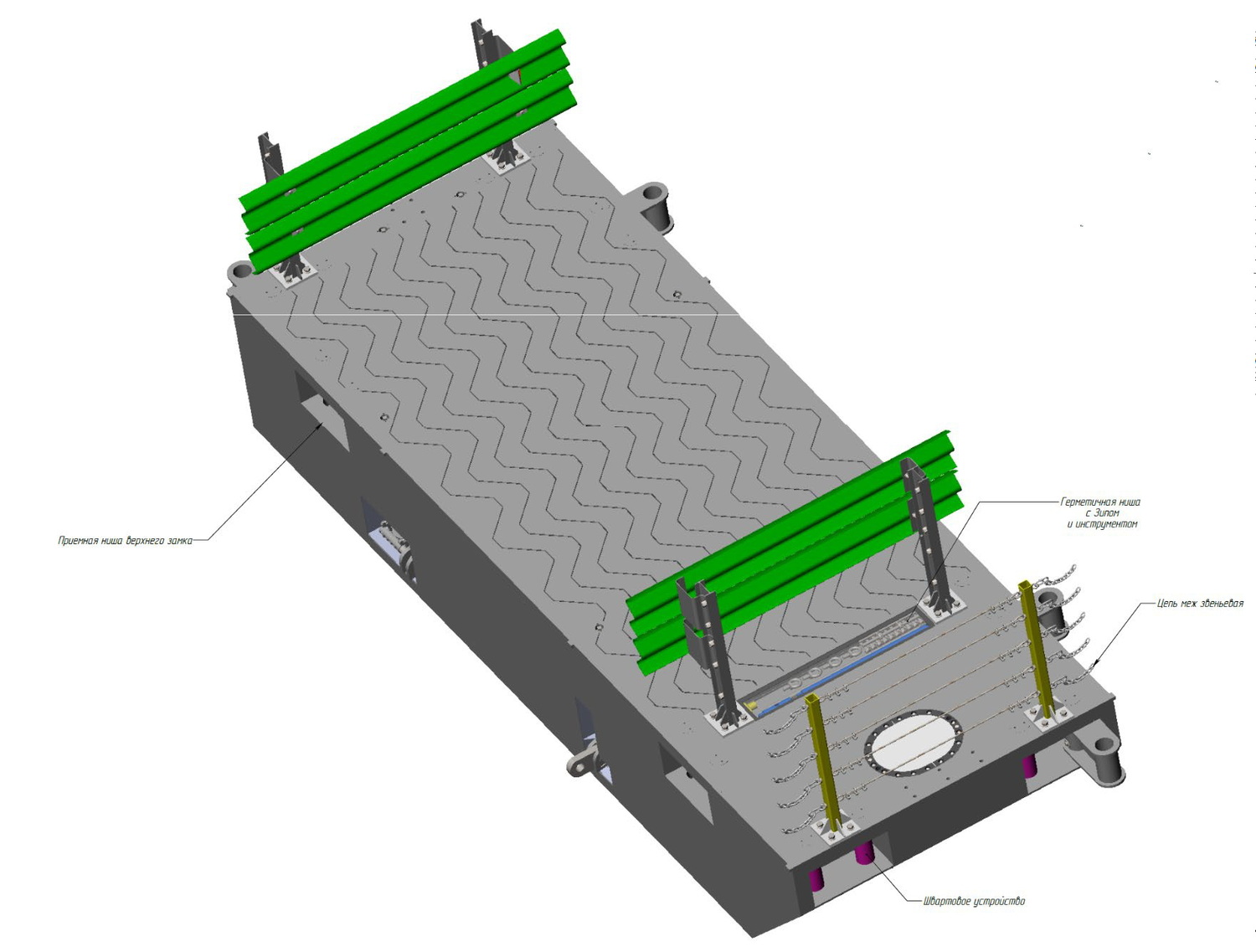

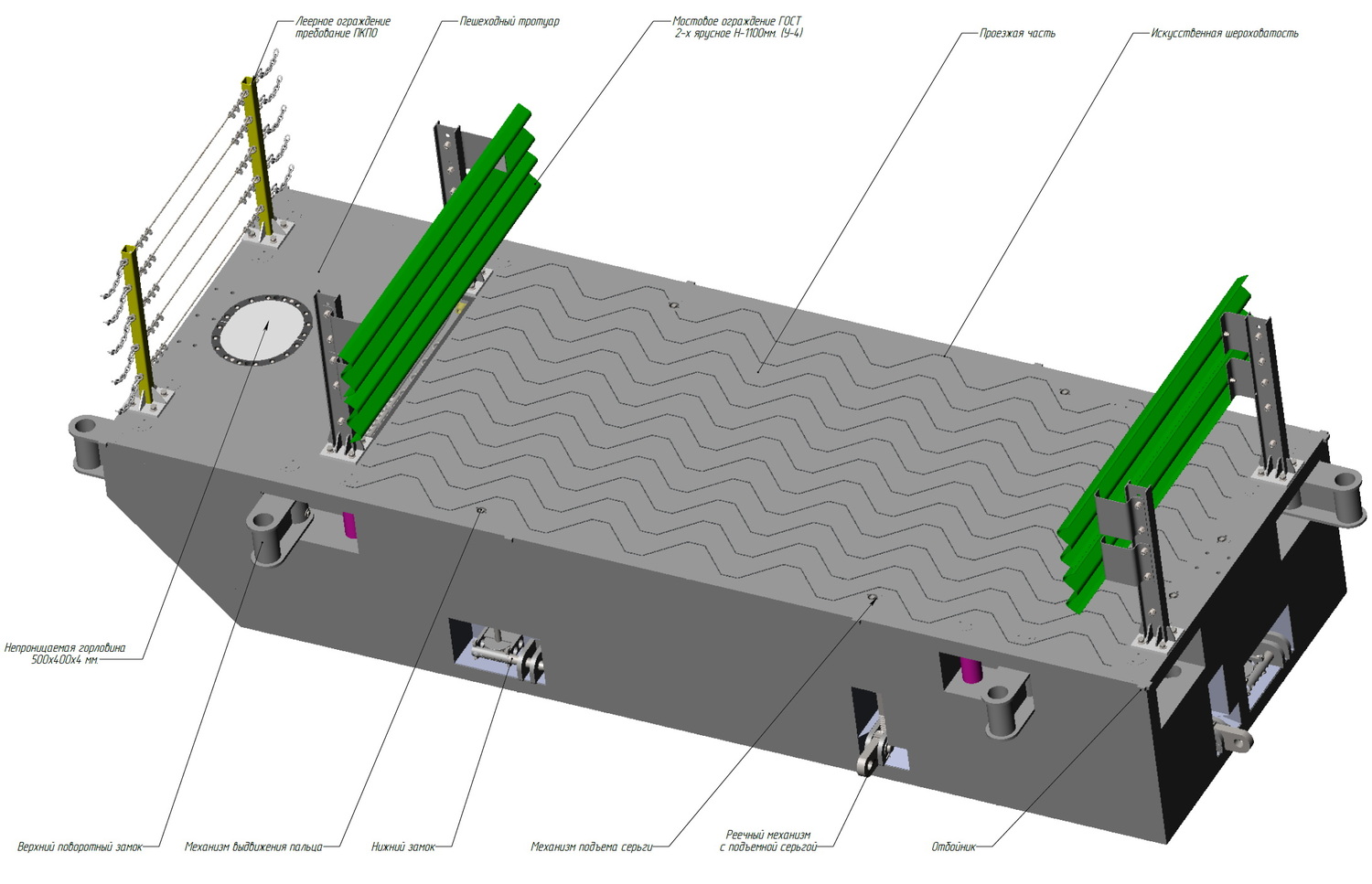

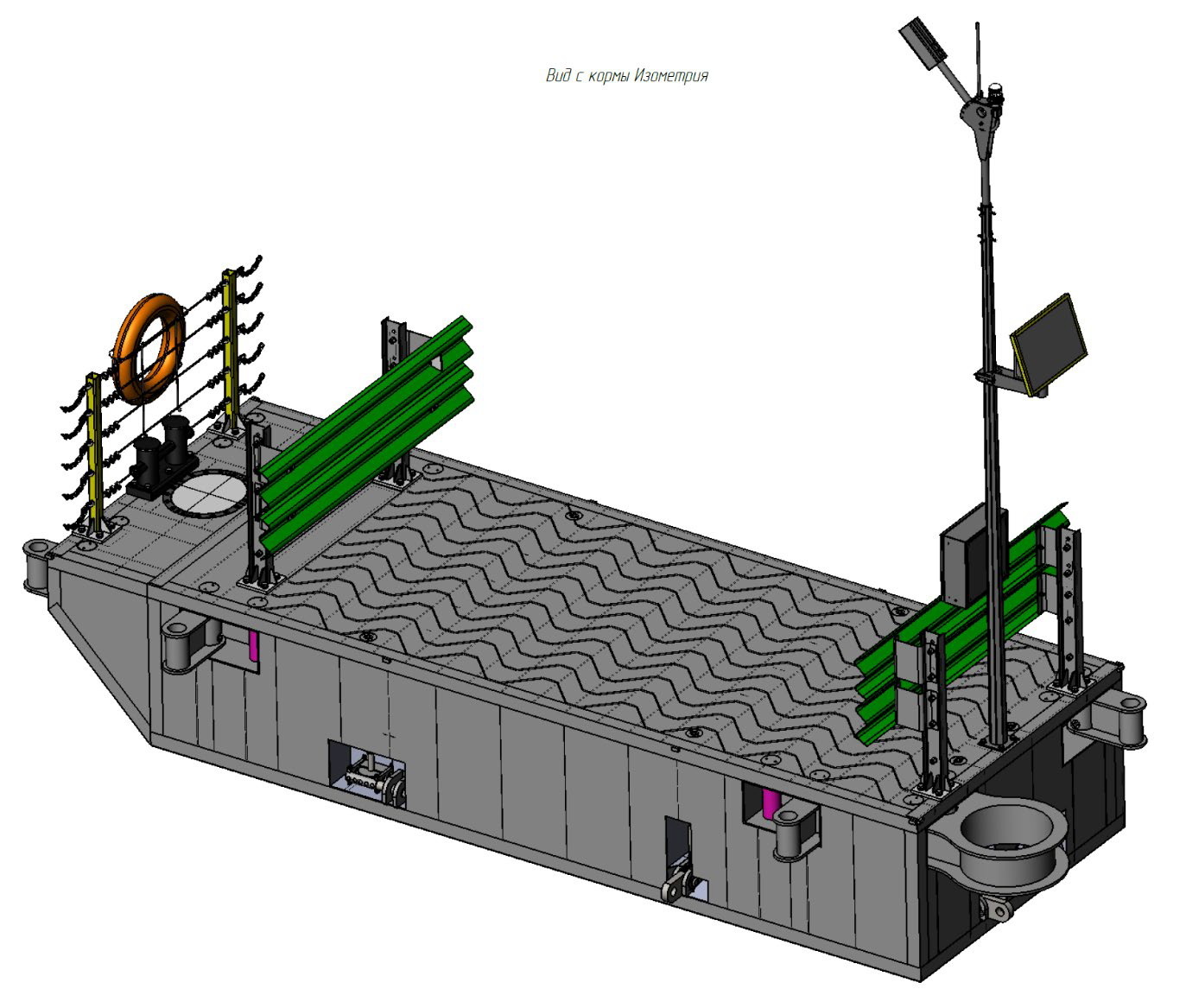

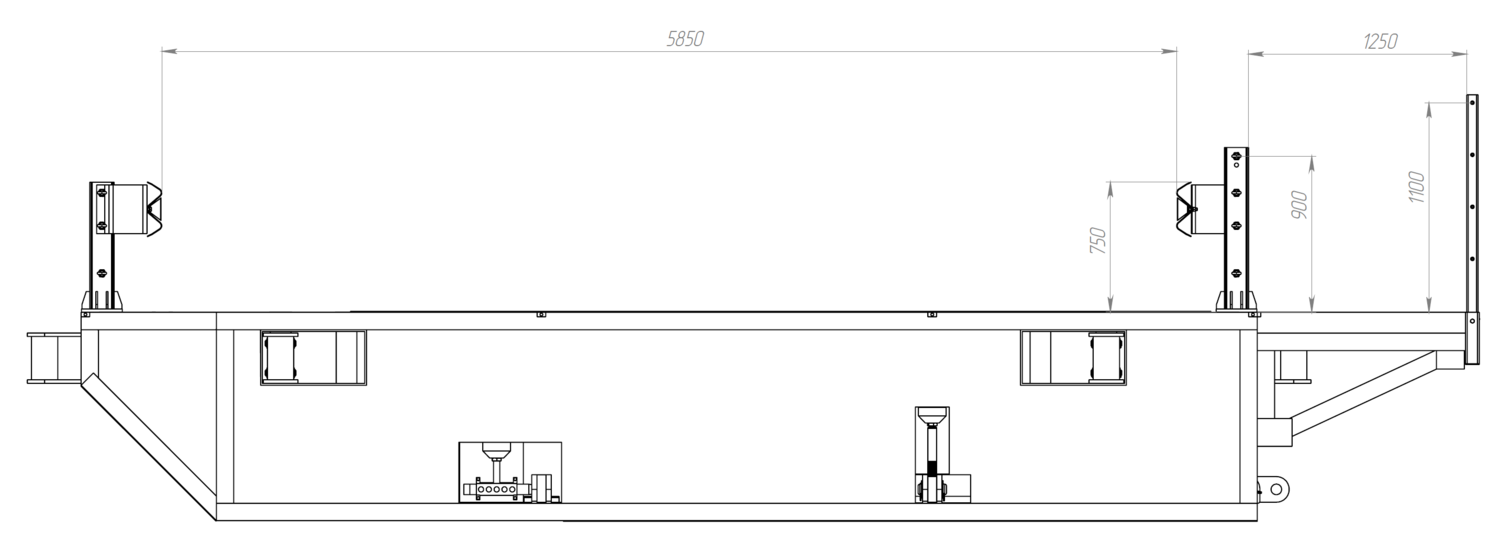

Звено (понтон) "Р-18" общие виды и расположение элементов

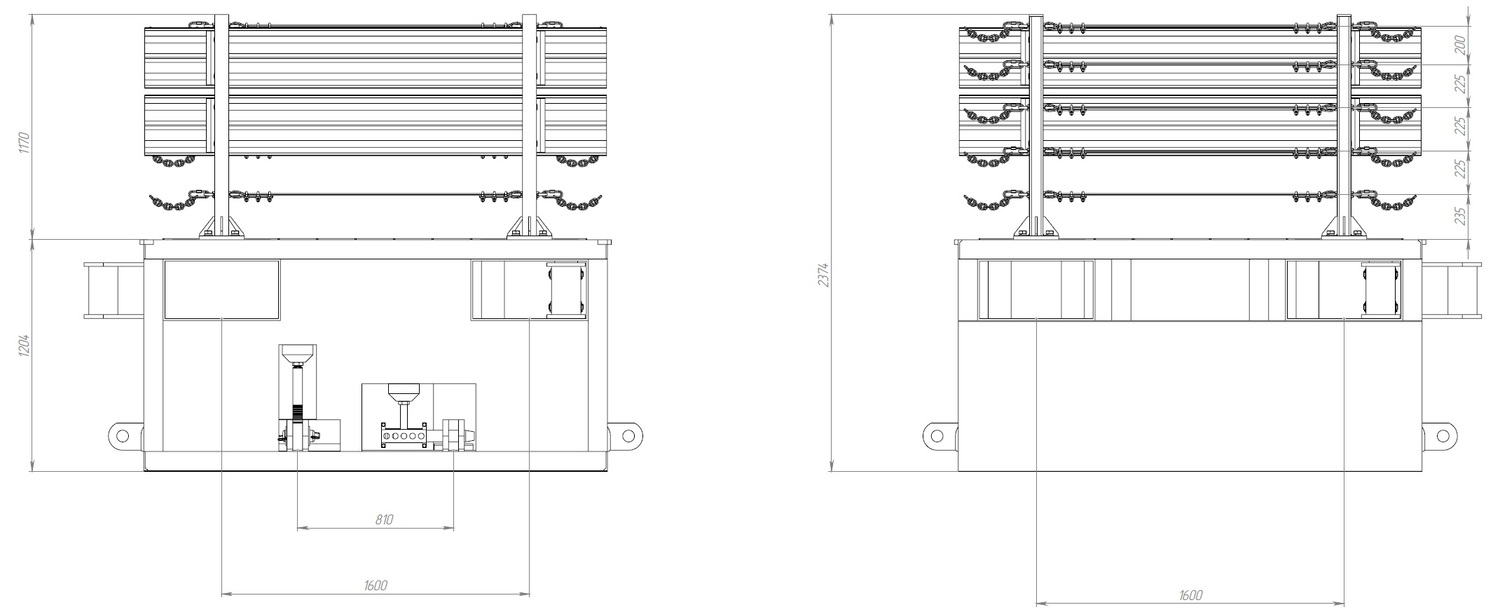

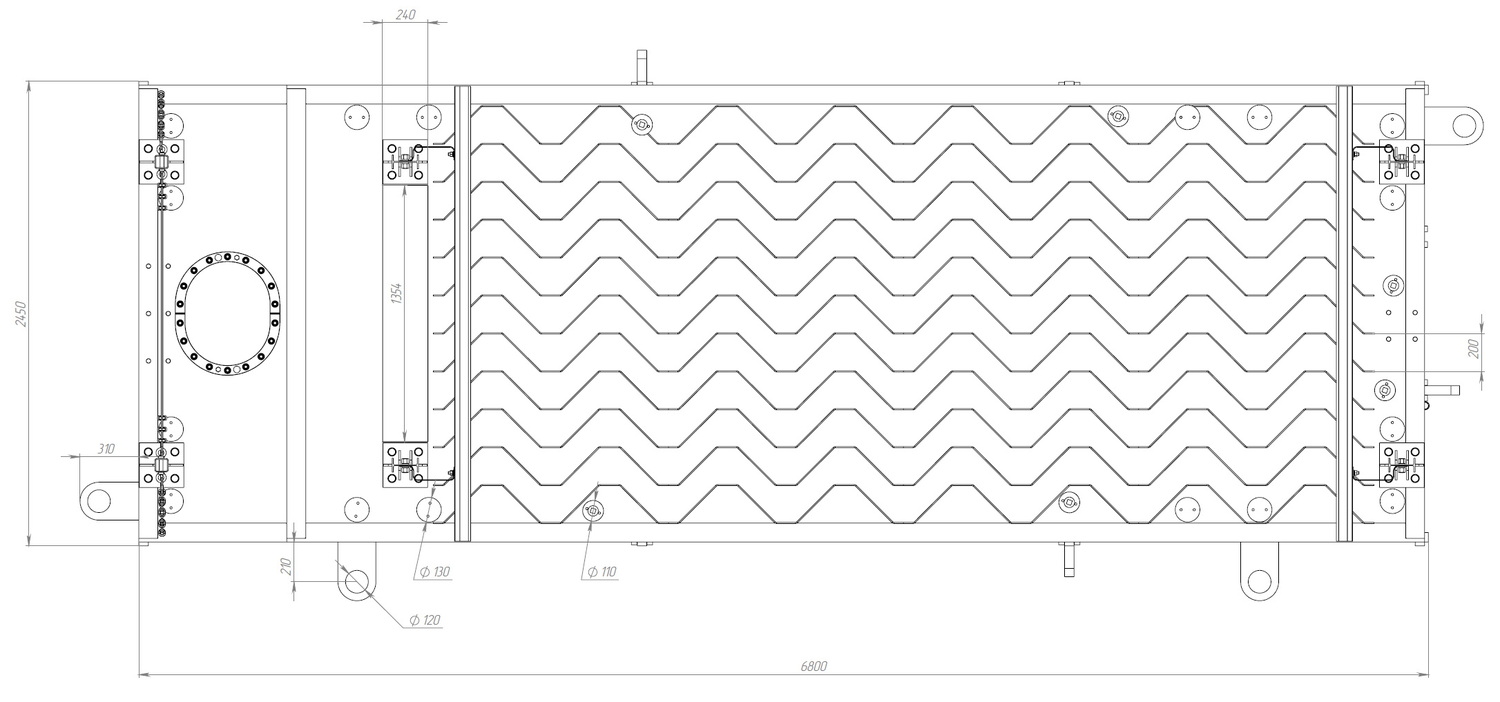

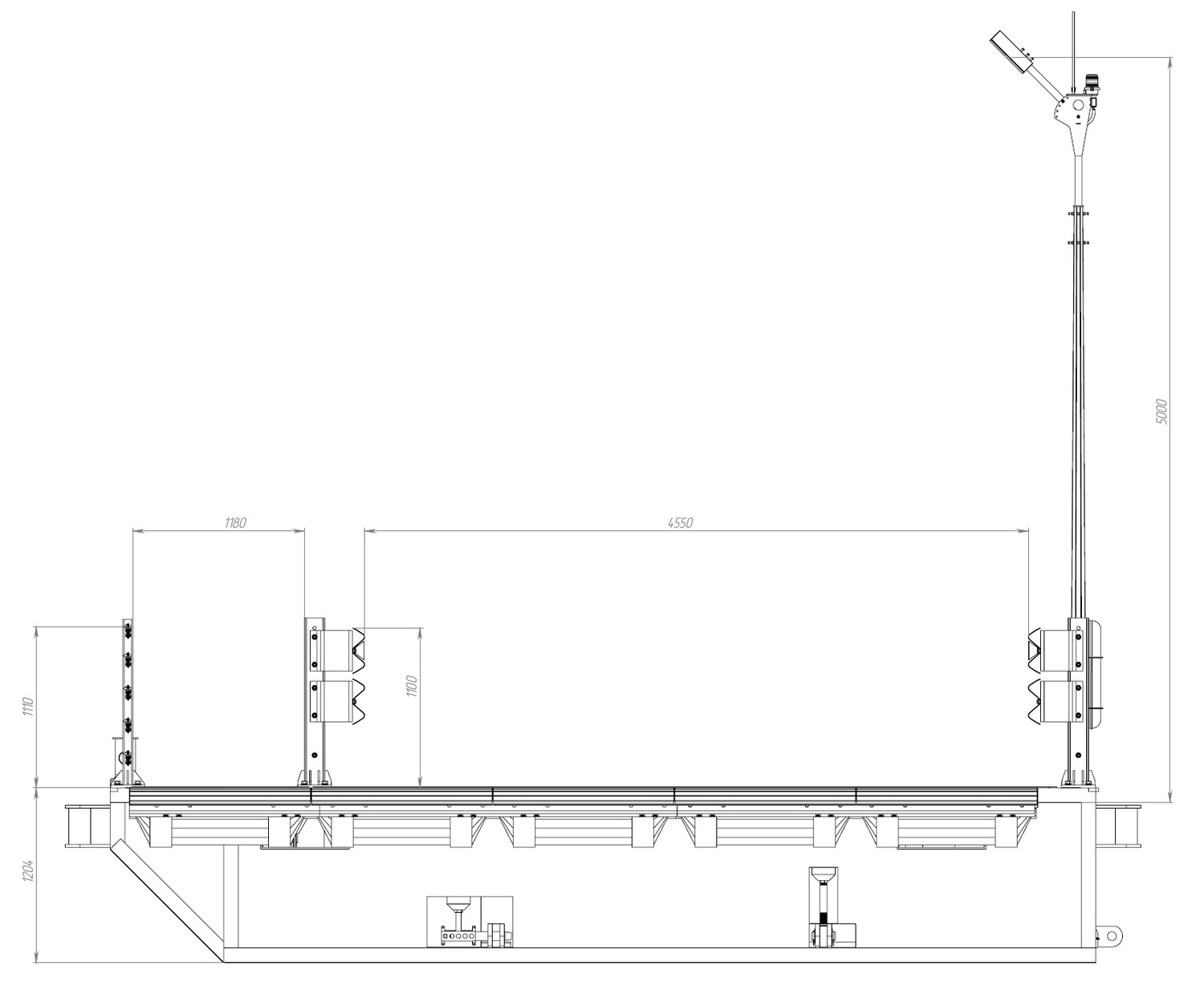

Основные размерения

Основные параметры понтона "Р-18"

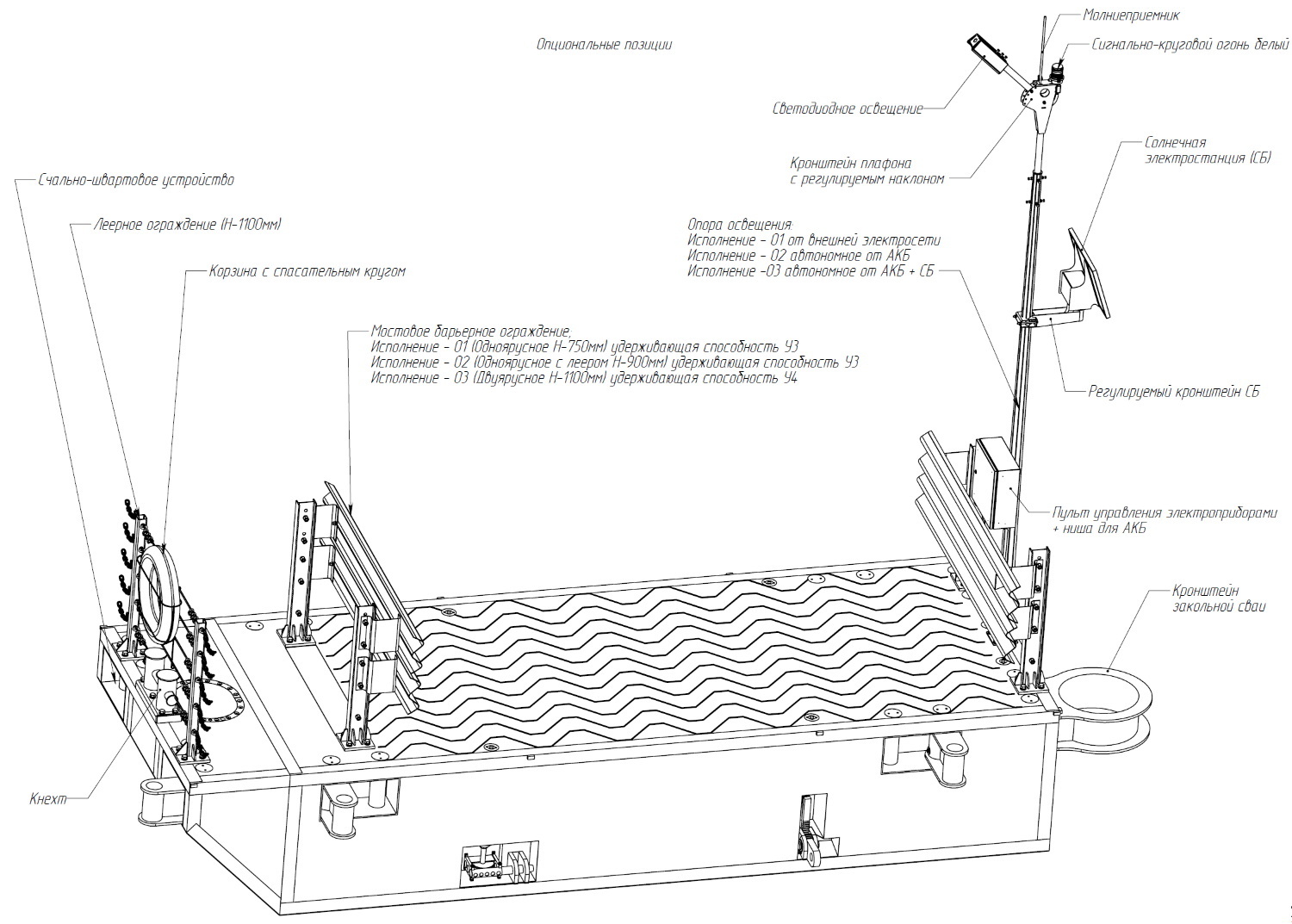

Опциональное оснащение
